一、产品介绍
AFL-300 数字是通过光纤传输精确定时信号的出色解决方案。这些信号可以是触发信号、同步信号、GPS 定时信号和任何其他 TTL 兼容信号(0 至 5V 或 0 至 12V)。
AFL-300 的输入是逻辑输入，0 至 5V 或 0 至 3.3V(每个请求 0 至 12V)。
信号通过光纤传输，延迟最小，抖动几乎为零。
信号在接收器上重建，并可输出为 TTL 信号(0 至 5V)、0 - 12V 信号或开路集电极(最高 30V 外部电压)。

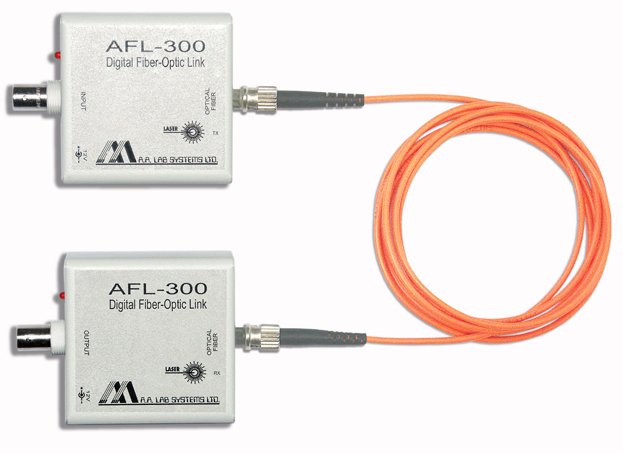

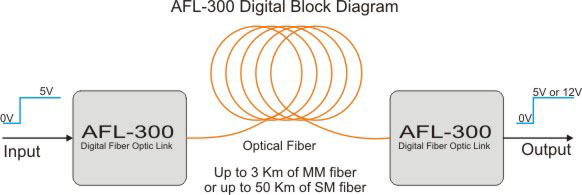

AFL-300 由以下组件组成：
● 数字光纤发射器 - AFL-300 DIG/TX、
● 数字光纤接收器 - AFL-300 DIG/RX、
● 长达 3 公里的多模玻璃光纤或 50 公里单模光纤(可选)。
单模收发器的光学预算：28 dB。
该链路连接在发射器的信号源和接收器的信号输出之间。
二、特点
● 通过光纤传输精确的定时信号。
● 防止接地环路和计算机噪声影响。
● 将模拟信号传输到最远 3 Km 的距离(单模收发器为 50Km)
● 出色的信号隔离。
● 传播延迟短 - 200 nSec + 5 uSec/Km。
● 高频带宽：DC 至 10 MHz。
● 尺寸非常小： 仅 61 x 61 x 28 毫米
● 成本低：(Rx + Tx)
● 可以在电离辐射下工作(核应用)
三、优点
● 模拟或数字数据的低噪声传输，特别有利于电噪声环境和长距离传输。
● 对于医学测试：患者与数据采集系统和任何其他高压源隔离。 可选仪表放大器输入级提供差分输入，可调增益为 10-500，可直接连接任何传感器，例如：应变计、压电、EEG 和 ECG、温度、湿度、压力等。将精密测试设备
● 与计算机产生的噪音和尖峰：来自计算机的噪音不会返回到您的系统中。
● 消除“接地环路”的形成(当两个仪器连接到单独的电源线或它们的接地电压电位存在差异时)。
● 全面保护信号处理器的输入级免受意外传感器故障(例如电源电压短路或雷击)。
● 用紧凑的光纤电缆取代笨重的同轴电缆 - 在重新布线现有管道时尤其重要。
● 将模拟信号传输到最远 1.6 公里的距离 - 精度非常高。
四、时序图

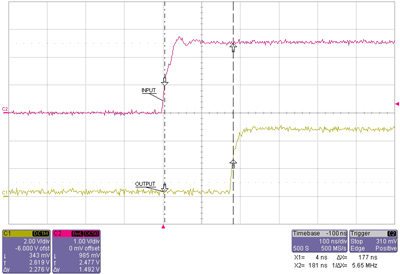

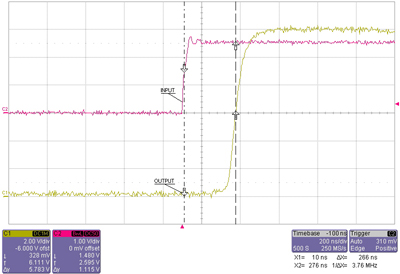

上升沿(100nSec/Div.)

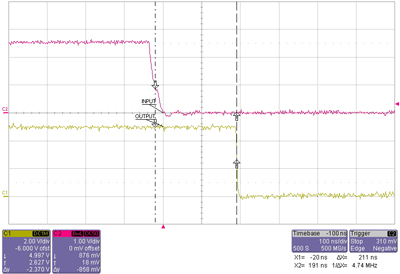

下降沿(100nSec/Div.)
12V 输出(200nSec/Div.)
五、技术规格
● 输入/输出范围：±5 V 标准;输入也与 0 至 3V 逻辑兼容， 输出可由用户在 0-5V 至 0-12V 之间切换至集电极开路。
● REV.#D 单位上更好的抖动规格：

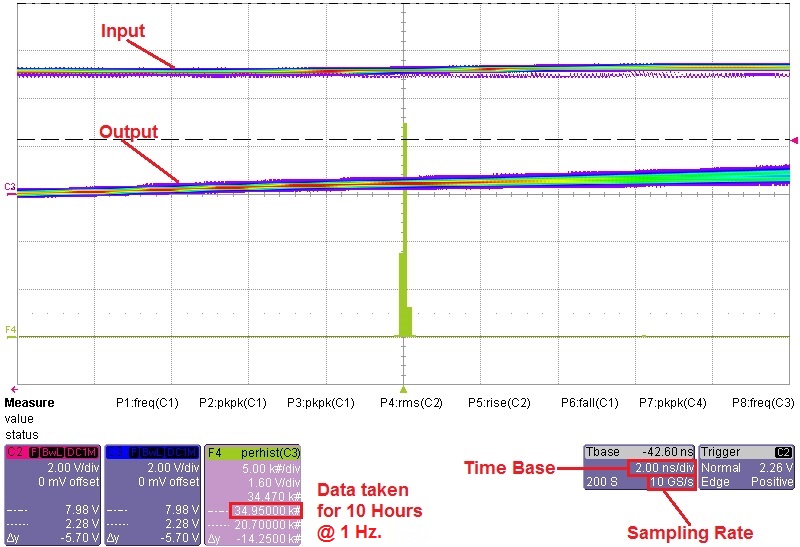

低抖动 - 高达 300pSec。使用MM光纤。使用 SM 光纤，上升沿上的抖动小于 100pSec，并且在大多数频率或脉冲宽度下，下降沿上的抖动是相同的。在少数特定频率上，上升时间抖动可能最多可达 45 纳秒。这可以由工厂调整，这样就不会干扰您的信号。工厂可能会将其反转，以在下降时间上具有较低的抖动，而在上升时间上具有较高的抖动。
● 频率响应：直流至 15MHz。
● 低输出噪声
● 电源电压：12 V稳压浮动电源。24V 可选。
● 光纤：玻璃，直径 62.5/125 微米。标准(长达 3 Km)、ST 连接器标准、单模光纤(可选)- 9/125 微米、ST 连接器。
● 传输范围：
- 标准可达 3 Km(MM 光纤)，单模光纤可选 50Km 单模
收发器的光学预算：28 dB 。
● 电压隔离：
- 输入到输出 - 无限电压隔离，
- 电源输入/输出 - 标准 800V，可选高达 2500V，
- 电池供电 - 无限电压隔离。
● 可以在电离辐射下工作(核应用)
SM 模型的抖动：
示波器误差为 1/采样率 = 100pSec。
抖动低于 300pSec。
六、示例应用

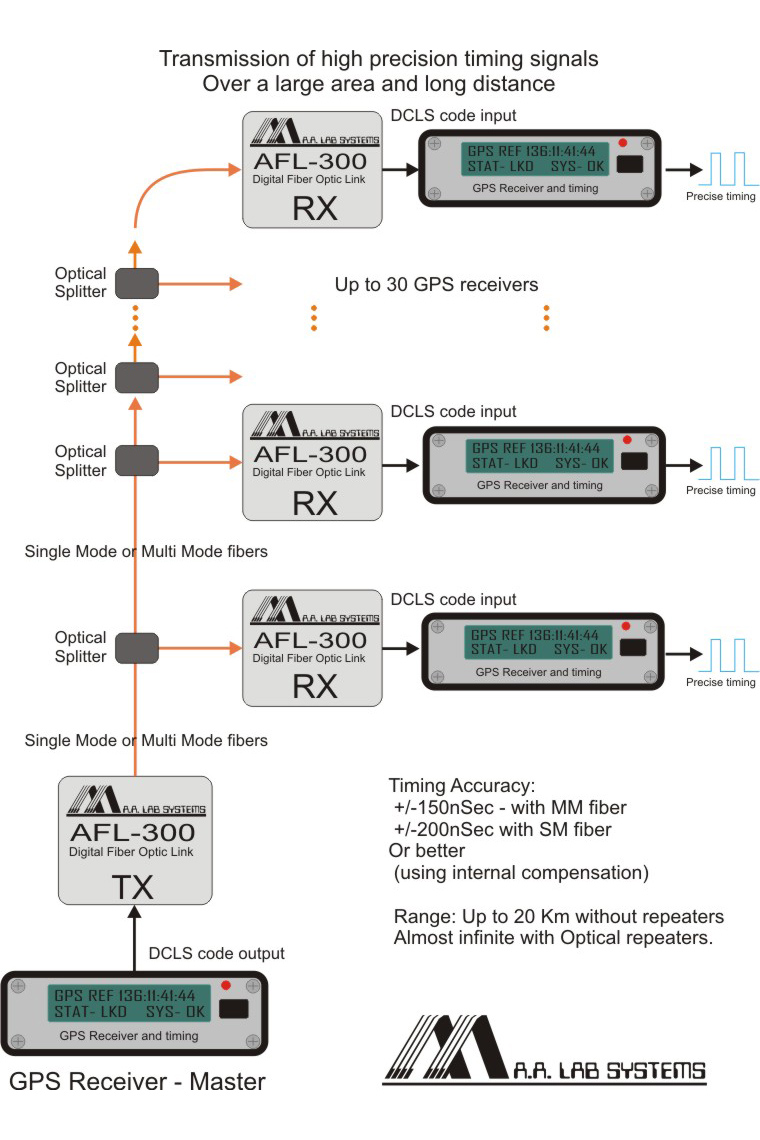

同步 GPS 接收器以产生精确的定时信号：
主 GPS 接收器以 IRIG-B002 直流电平转换格式 (DCLS) 向其他接收器传输精确定时信号。接收器对传输延迟进行补偿，并创建精确、同步的定时信号和定时代码。
