一、产品介绍

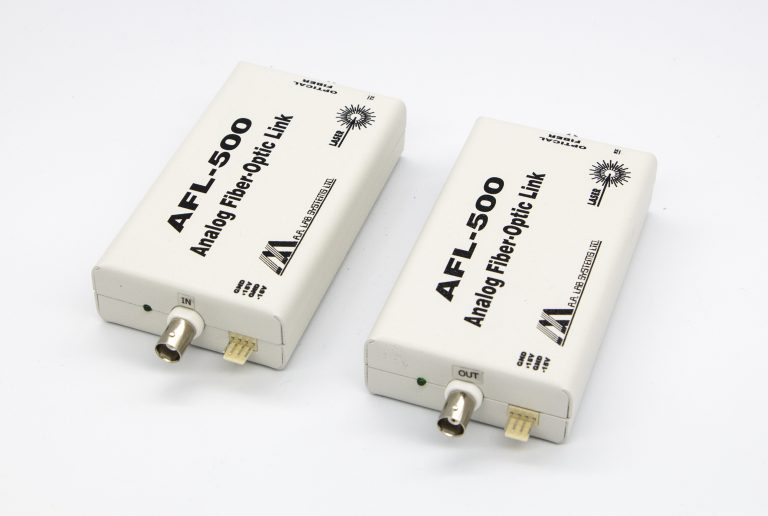

AFL-500 模拟光纤链路用于通过光纤链路传输模拟信号。该产品也称为“模拟光纤链路”或“模拟光纤链路”。
AFL-500 由以下组件组成：
● 模拟光纤发射器 - AFL-500/TX、
● 模拟光纤接收器 - AFL-500/RX、

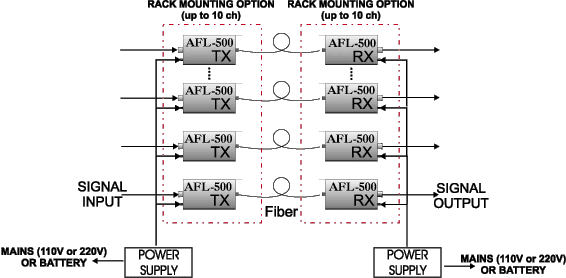

● 长达 50 公里的玻璃光纤(使用单通道 30 dB 光学预算)模光纤)该链路连接在发射器的信号源(参见图 1)和接收器的信号输入之间。
二、特点
● 优良的信号隔离。
● 防止接地环路和计算机噪声对模拟信号的影响。
● 将模拟信号传输到最远 50 公里的距离。
● 线性度：优于 +/- 0.1%。
● 低噪声; 信噪比：86 分贝。
● 输入信号：高达 ±10 V @ DC-20 KHz(DC 至 27 KHz 可选)。
三、优点
● 模拟或数字数据(例如 RS-232 接口)的低噪声传输，特别有利于电噪声环境和长距离传输。
● 对于医学测试：患者与数据采集系统和任何其他高压源隔离。
● 可选仪表放大器输入级提供差分输入，可调增益为 10-2,000，可直接连接任何传感器，例如：应变计、压电、EEG 和 ECG、温度、湿度、压力等。
● 将精密测试设备与计算机产生的噪音和尖峰：来自计算机的噪音不会返回到您的系统中。
● 消除“接地环路”的形成(当两个仪器连接到单独的电源线或它们的接地电压电位存在差异时)。
● 全面保护信号处理器的输入级免受意外传感器故障(例如电源电压短路或雷击)。
● 用紧凑的光纤电缆取代笨重的同轴电缆 - 在重新布线现有管道时尤其重要。
● 将模拟信号传输到最远 100 公里的距离 - 精度非常高。
四、技术规格
● 输入/输出范围：±10 V 标准;±1V ±100mV 可选。
● 线性度：最小值+/-0.1% 频率响应：DC 至 20 KHz (-3 dB)DC 至 27 KHz 可选。
● 输出噪声：< 1 mV rms(对于 1:1 传输比，DC-20 KHz。带宽)。
● 电源电压：±15 V稳压浮动电源。
● 光纤：玻璃，直径 62.5/125 微米。标准(最长 1 公里)，9/125 微米可选(最长 50 公里)。
● 传输范围： - 单模光纤可达 100 公里。 动态范围：80 dB(±10 V 范围)。
● 电压隔离：
- 输入到输出 - 无限电压
- 输入/输出到主电源 - 标准 800V，可选高达 2500 V
- 电池供电 - 无限电压。
● 使用单模收发器的光学预算：30 dB。
