一、产品介绍
AFL-300 模拟光纤链路用于通过光纤链路传输模拟信号。该产品也称为“模拟光纤链路”或“模拟光纤链路”。该装置具有连接 4-20 mA(或 0-20mA)电流环路信号的可选接口。输入可能是来自传感器的 4-20mA(或 0-20mA)，输出可能是控制器的 4-20mA(或与电流输入成比例的 0-10V)。
AFL-300 由以下组件组成：
● 模拟光纤发射器 - AFL-300/TX、
● 模拟光纤接收器 - AFL-300/RX、
● 长达 3 公里的多模玻璃光纤或 50 公里的单模玻璃光纤-模光纤(可选)。
单模收发器的光学预算：30 dB

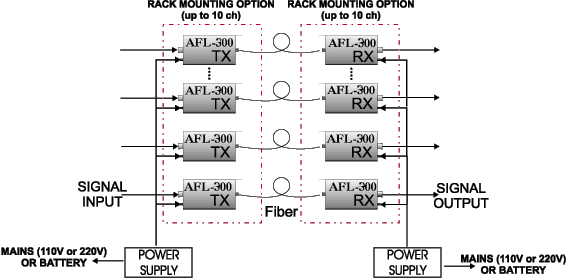

该链路连接在发射器的信号源(参见图 1)和接收器的信号输出之间。
二、特点
● 优良的信号隔离。
● 防止接地环路和计算机噪声对模拟信号的影响。
● 将模拟信号传输到最远 3 Km 的距离(单模收发器为 50Km)
● 线性度：优于 +/-0.05%。
● 低噪声; 信噪比：86 分贝。
● 输入信号：高达 ±10 V @ DC-5 KHz。
● 低失调温度漂移：优于 100 ppm/℃
● 尺寸非常小： 仅 61 x 61 x 28 毫米
● 低成本：Rx + Tx
● 具有 1-100 增益的差分选项，可实现低电平信号和更好的抗噪性。
● 4-20 mA 电流环接口(可选)。可以在电离辐射下工作(核应用)
三、优点
● 模拟或数字数据的低噪声传输，特别有利于电噪声环境和长距离传输。
● 对于医学测试：患者与数据采集系统和任何其他高压源隔离。 可选仪表放大器输入级提供差分输入，可调增益为 10-500，可直接连接任何传感器，例如：应变计、压电、EEG 和 ECG、温度、湿度、压力等。将精密测试设备
● 与计算机产生的噪音和尖峰：来自计算机的噪音不会返回到您的系统中。
● 消除“接地环路”的形成(当两个仪器连接到单独的电源线或它们的接地电压电位存在差异时)。
● 全面保护信号处理器的输入级免受意外传感器故障(例如电源电压短路或雷击)。
● 用紧凑的光纤电缆取代笨重的同轴电缆 - 在重新布线现有管道时尤其重要。
● 将模拟信号传输到最远 1.6 公里的距离 - 精度非常高。
四、技术规格
● 输入/输出范围：±10 V 标准;±1V ±100mV 可选。
● 线性度：最小值+/-0.05% 频率响应：直流至 5 KHz (-3 dB)。
● 输出噪声：< 1 mV ptp(对于 1:1 传输比)。 电源电压：12 V稳压浮动电源。可修改为 24Vdc。
● 光纤：玻璃，直径 62.5/125 微米。标准(长达 1.6 Km)、SMA 连接器标准、ST 可选
● 传输范围： - 标准长达 1.6 Km，多模光纤可选 3Km单模收发器的光学预算：30 dB
● 动态范围：86 dB(±10 V 范围)。
● 电压隔离：
- 输入到输出 - 无限电压隔离，
- 输入/输出到电源 - 标准 800V，可选高达 2500 V，
- 电池供电 - 无限电压。
● 可以在电离辐射下工作(核应用)
