一、产品介绍
AFL-6400 是增强型光纤传输产品系列，用于每个方向传输多达 16 个模拟通道 + 32 个数字通道。
该产品基于 A/D 和 D/A 技术，结合强大的收发器，范围可达 100 公里，模拟带宽高达 250 KHz。每个通道，16 位精度(96 dB 信噪比)。每个单元可以与同类型的单元背靠背工作，作为接收器/发射器模块(即用于向另一个单元发送和接收模拟和数字信号)或作为功能强大的数据采集模块，用于采集模拟或数字数据长距离、高精度和抗噪声能力。
所有通道同时采样，为分析、控制和数据采集目的提供正确的相位信号。
二、应用领域
● 从嘈杂的环境中传输模拟信号 将
● 信号与高压源隔离 消除
● 接地环路
● 准确性和高信噪比
● 双向数据采集和控制
● 卓越的系统可靠性
通过将光纤技术与先进的专有硬件相结合，AA Lab Systems 提供了研究人员和工业界能够将 16 个模拟信号和 32 个数字信号与恶劣的电气环境隔离开来，将其传输到长达 100 公里的数据采集系统，同时调节信号。此方法消除了由电机产生的噪声、线路噪声、接地环路和数字噪声添加到模拟信号中。
三、特点
● 出色的信号隔离。
● 防止接地环路和计算机噪声对模拟信号的影响。
● 将模拟信号传输到最远 100 公里的距离。
● 线性度：优于0.01%。低噪声; 信噪比(DC-1KHz)：86 dB。
● 输入信号：每通道高达 +/-10 V @ 高达 DC-250 KHz，最多 16 个通道。 (无损坏的最大信号电平：+/-15V)

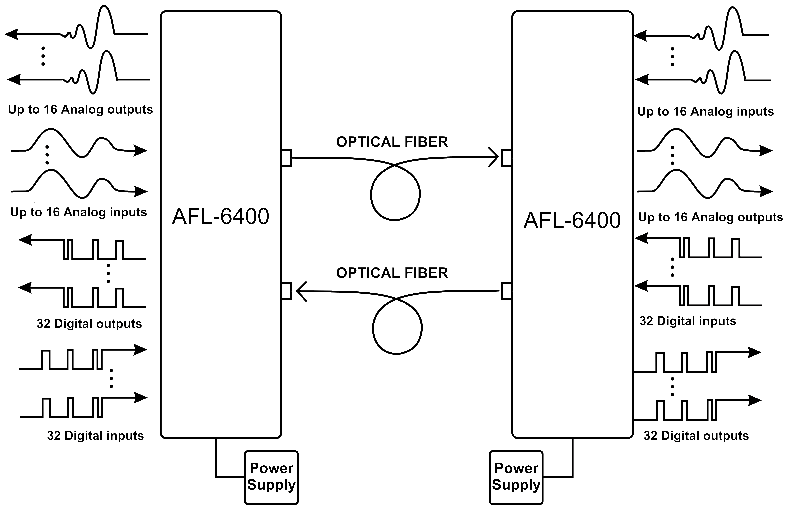

下图描述了如何使用单根光纤将 2 个双向 AFL-6416 系统配置在一起。
四、优点
● 模拟或数字数据(例如 RS-232 接口)的低噪声传输特别有利于电噪声环境和长距离传输。
● 对于医学测试：患者与数据采集系统和任何其他高压源隔离
● 可选仪表放大器输入级提供差分输入，可调增益为 10-2,000，可直接连接任何传感器，例如：应变计、压电、EEG 和 ECG、温度、湿度、压力等。
● 将精密测试设备与计算机生成的噪声和尖峰隔离：来自计算机的噪声不会返回到您的系统
● 消除“接地环路”的形成(当两个仪器连接到单独的电源线或它们的接地电压电位存在差异时)
● 全面保护信号处理器的输入级免受意外传感器故障(例如电源电压短路或雷击)
● 用紧凑的光纤电缆取代笨重的同轴电缆 - 在重新布线现有管道时尤其重要。
● 比标准铜电缆更便宜的布线(用于长距离)。单根光纤上 16 个模拟通道 + 32 个数字通道!
● 将模拟和数字信号传输到最远 100 公里的距离 - 精度非常高。
五、USB2数据采集软件
USB-2 接口由数据采集、校准和控制程序支持。

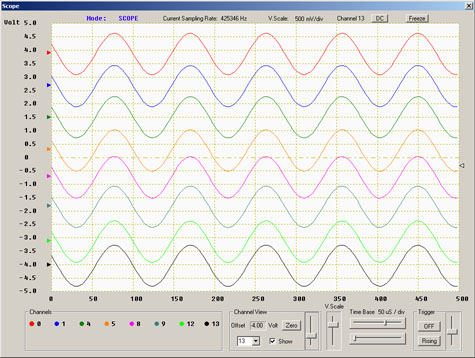

该程序使用户能够实时查看输入信号：

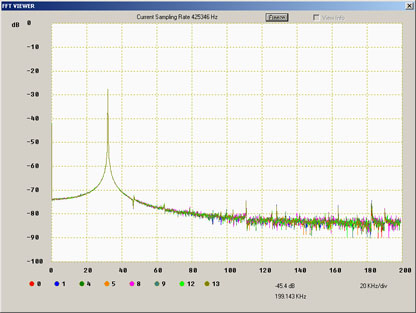

查看输入信号的频谱分析(2048 点的 FFT)：

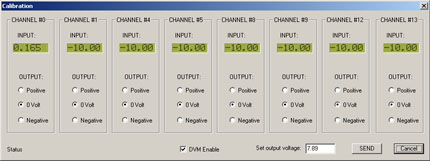

测试输入和输出信号的校准：
该程序可以将模拟和数字数据采集到硬盘，并将其转换为 ASCII逗号分隔文件(用于导入 Excell、文字处理器、MatLab 等)。
该程序还将这些文件转换回二进制文件，这些文件可以发送到 AFL-6400并在模拟和数字输出(如模拟和数字录音机)上播放。
六、规格
所有型号：
1、模拟输入：
输入电压范围：-10 伏至 + 10 伏。
采样分辨率：16位。
输入中感应的噪声和嗡嗡声：小于 0.1 毫伏 RMS (DC-1KHz)。
采样方式：真同步采样。
模拟带宽根据客户的要求设置。
请注意，模拟带宽不是采样率的一半!
内部低通滤波器并不理想!
2、模拟输出：
输出电压范围：-10 伏至 + 10 伏。
分辨率：16 位。
输出中产生的噪声和嗡嗡声：小于 150 微伏 RMS (DC-1KHz)。
从输入到输出的延迟：9微秒+滤波器的延迟。
3、数字输入和输出：
I/O 信号数量：32 个输入 + 32 个输出。
采样率：高达 792 KHz。每行。
采样方式：真同步采样。
从输入到输出的延迟：9微秒恒定延迟
数字 I/O 信号可与 RS-232 或 RS-485 驱动器结合使用，以实现双向信号。
4、光纤：
长达 20 公里。带 ST 连接器的单模光纤。100 公里。发射器和接收器可作为选项 01 提供。
链接速率：155 Mb/秒。
