一、产品介绍

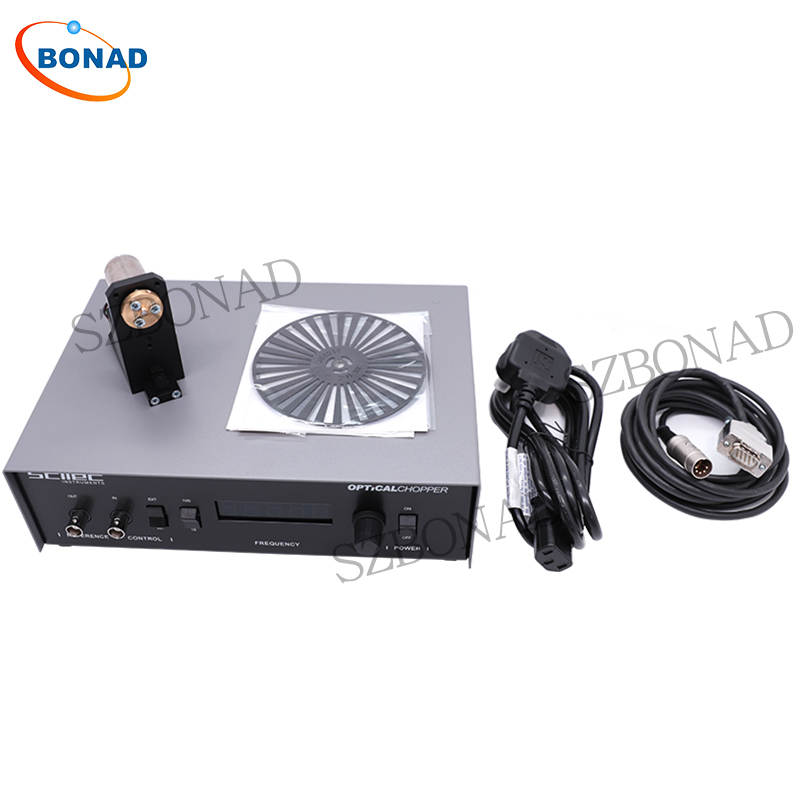

300CD 是一款高稳定性变频光学斩波器。基本系统由一个控制单元、一个斩波头和一组四个化学黑化光刻蚀盘组成。该系统可在 5Hz 至 3kHz 的频率范围内运行。有多种附加盘和配件可供选择，以扩展频率范围并满足个人要求。
● 5Hz - 3kHz 标准光学斩波频率范围(0.015Hz 至 40kHz 可选)
● 直径102mm的圆盘
● 紧凑型光学斩波头
● 低噪音、低振动
● 光化学蚀刻非磁盘
● 可变光圈
● 配件范围

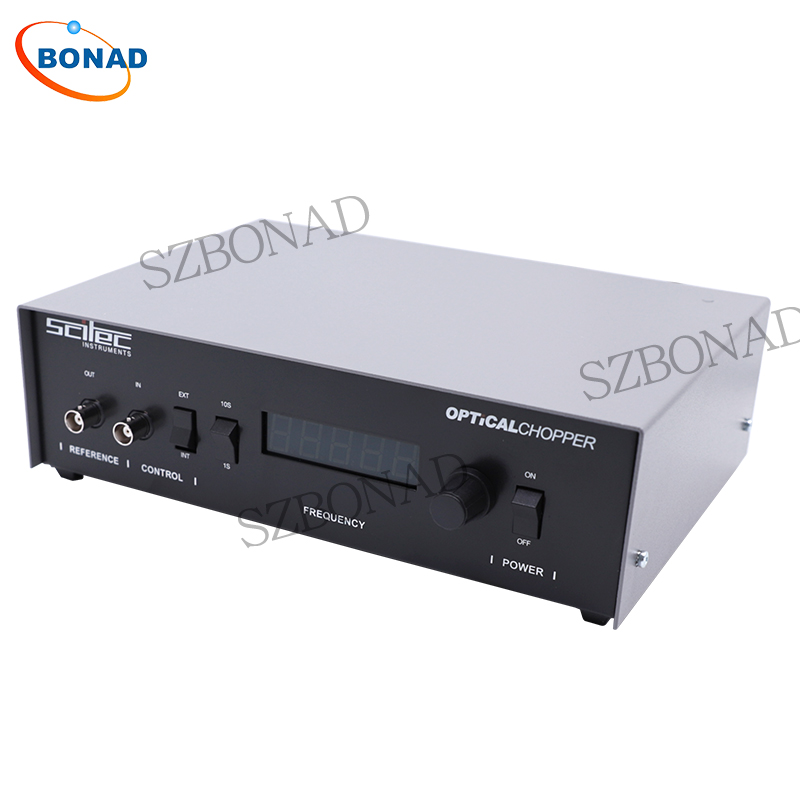

300CD 控制单元具有 5 位斩波频率显示。可以通过将模拟电压施加到“控制”BNC 来从外部控制斩波频率。“参考”BNC 提供 TTL 电平输出，由斩波头上的光开关直接生成。该信号相对于斩波动作具有恒定相位，可用作其他仪器(如锁相放大器)的参考。
标准系统提供的 300H 光学斩波器斩波头可用台螺栓固定或用光学杆(台杆)固定。提供安装件以便安装高频附件或刀片保护器等部件。对于低频操作，斩波头可安装减速齿轮箱电机。
系统附带的四组斩波盘(部件编号 300D)提供 2、5、10 和 30 个槽的选择，每个槽的标记与空间比为 1:1。通过同时安装两个相同的盘，可以实现可变孔径。附加盘最多有 445 个槽，可用于将斩波频率扩展到 40kHz。
二、300CDU控制单元
输出电压：15V DC最大。
稳定性：±0.01%/℃
频率控制：内部 - 通过10圈电位器手动控制。外部 - 为0〜15 V. BNC连接器
频率读出：5位14毫米(在0.56)LED显示屏具有1 Hz分辨率(更新速度1秒)或0.1 Hz分辨率(10秒更新率)。
频率稳定度：短期 - 看到相位抖动。长期 - *高频率的+/-0.1%。
参考输出：通过BNC接口5 V HCT TTL信号。
电源要求：100-130 V或200-260 V，50/60赫兹，12 VA。
外形尺寸：254(宽)x76(高)×178(深)mm。
重：2.6千克。
三、300H斩波器头
电机：11极直流电机，有超过6000小时的寿命，0-6000转可逆的套筒轴承。
参考回升：红外灯和光电晶体管对与施密特触发器。
外形尺寸：73.0(高)x74.7(长)x32.0(宽)mm，不带刀片。
安装：光秆：可调6.514.0毫米直径之间。安装孔：2×3毫米。

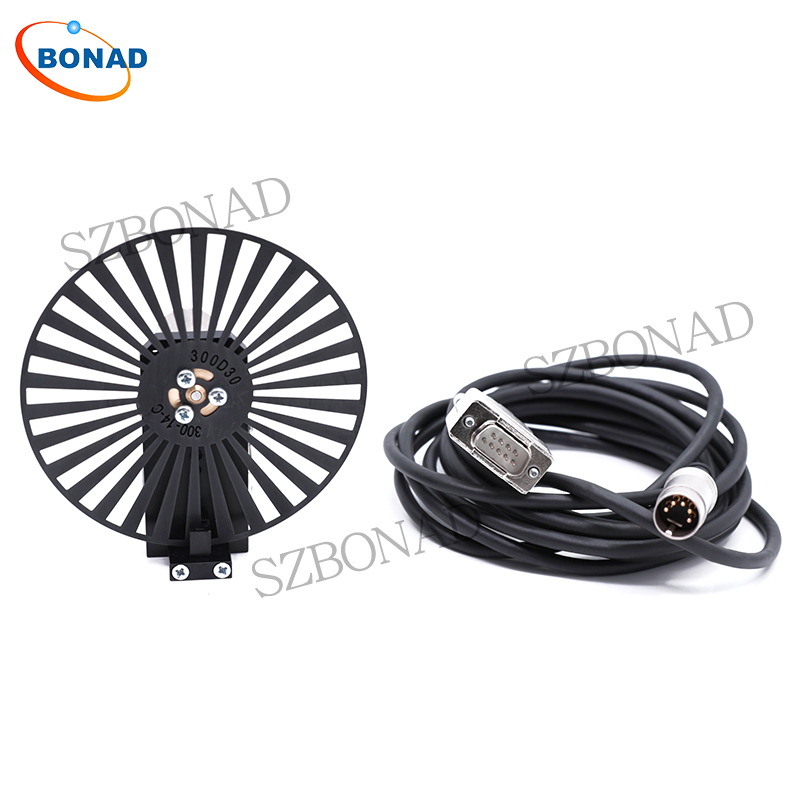

四、300D套装斩波盘
光盘类型：2，5，10和30的插槽
材料：半硬黄铜，0.5毫米(0.020英寸)。
直径102毫米(4英寸)。
表面处理：化学涂黑。
马克 - 空间比：1：1的一个叶片。
| 光盘 | 频率 (Hz) | 光圈 | 最大相位抖动 | |||
| r | a | b | d | |||
| 300D2 (2 个插槽) | 5 - 200 | 32.0 | 77.0 | 26.7 | 32.0 | ±0.2° |
| 300D5 (5 个插槽) | 12.5 - 500 | 32.0 | 30.8 | 10.7 | 23.1 | ±0.5° |
| 300D10 （10个插槽） | 25 - 1000 | 32.0 | 15.4 | 5.4 | 13.2 | ±1° |
| 300D30 （30个插槽） | 75 - 3000 | 32.0 | 5.1 | 1.8 | 4.8 | ±3° |
