一、产品介绍

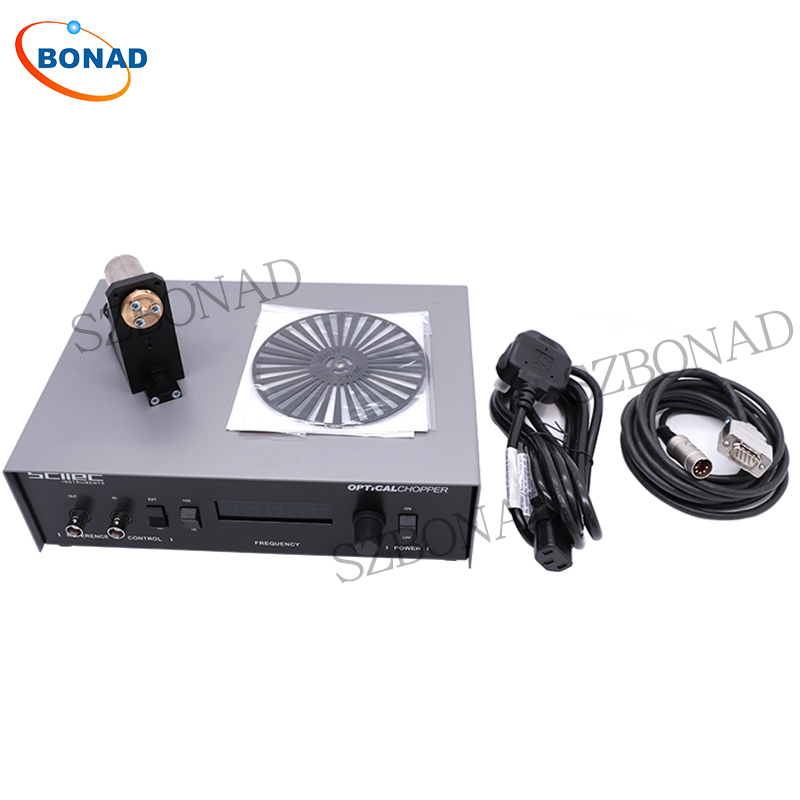

Scitec Instruments Model 340CD是一款高稳定性变频光学斩波器。 基本系统包括控制单元，斩波头和两种化学黑化光刻盘中的一种。 该系统可在5 Hz至220 Hz的频率范围内工作，具体取决于光盘的选择。
340CD型是一种基于200 mm直径光盘的光学斩波器。 较大的光盘尺寸允许较大直径的光束被切断。 请注意，它不允许以更快的速度切割较小直径的光束。
二、340CDU控制单元
1、输出电压：最大15V DC。
2、稳定性：±0.01%/°C。
3、频率控制：内部 - 通过10转电位器进行手动控制。 外部 - BNC连接器，用于0至15V。
4、频率读出：5位14mm LED显示屏，分辨率为0.01Hz，分辨率为0.1Hz或1Hz，具体取决于频率。
5、频率稳定性：短期 - 见相位抖动。 长期 - 最大频率的±0.1%。
3、参考输出：通过BNC插座的5V HCT TTL信号。
7、电源要求：100-130V或200-260V AC，50或60Hz，12 VA。
8、尺寸：254(宽)×76(高)×178(深)毫米。
9、重量：2.6kg。
三、340H斩头
1、电机：11极直流电机，套筒轴承寿命超过6000小时，可转换0-6000转。
2、参考传感器：IR导线和光电晶体管配对施密特触发器。
3、尺寸：122(高)x 75(长)x 40(宽)毫米，无圆盘。
4、安装：光学柄 - 可在6.5和14.0mm之间调节。 安装孔 - 2 x 3mm。
