一、产品特征
1、可调跨阻增益从102到108 V/A
2、带宽可达200mhz
3、Si-PIN光电二极管覆盖400 ~ 1000 nm波长范围
4、大型光学探测器尺寸1 × 1mm
5、高动态输入范围，可达10mw光功率
6、噪音极低，NEP降至76 fW/√Hz
7、可切换低通滤波器，最小化宽带噪声
8，螺纹1.035"-40和无螺纹25毫米直径。可自由输入空间，兼容多种光学标准配件
9、1.035”-40输入轻松转换为光纤输入可选适配器
10、完全的手动和远程控制能力
二、应用领域
1、MHz范围内通用低噪声光电接收机(O/E转换器)
2、时间分辨光脉冲和功率测量
3、激光强度噪声测量(RIN)
4、用于示波器、频谱分析仪、A/D转换器和射频锁相放大器的光学前端
三、产品参数
| 规格参数 | 测试条件VS =±15 V, TA = 25°C，系统阻抗= 50 Ω |
| 增益 | 跨阻抗增益1 x 102…1 × 108 V/A 增益精度±1% |

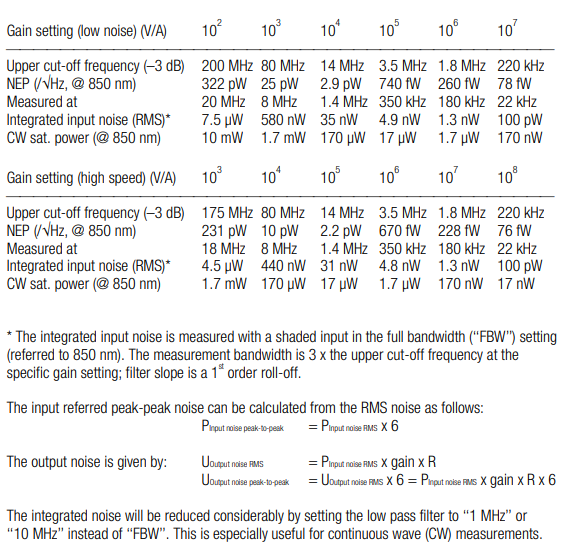

频率响应 | 较低的截止频率DC/ 100hz，可切换 上限截止频率可达200mhz(见下表)， 可切换到1兆赫或10兆赫 |
| 输入 | 噪声等效功率(NEP)见下表 Max。连续波饱和功率见下表 |
探测器 | 探测器Si-PIN光电二极管 有效面积1mm × 1mm (1mm2) 光谱响应400 - 1000 nm 灵敏度R 0.58 A/W类型。@ 850 nm 暗电流0.12 nA类型。 |
性能取决于增益设置 |
|
| 输出 | 输出电压范围±1 V (@ 50 Ω负载)，用于线性放大 输出阻抗50 Ω(设计用于50 Ω负载) 回转速率1000v /µs Max。输出电流±40 mA 输出偏移补偿可通过偏移电位器和外部控制调节 电压，输出偏移补偿范围最小±100 mV |
数字控制 | 控制输入电压范围LOW位:-0.8…+1.2 V, HIGH位:+2.3…+ 12 V 控制输入电流0 mA @ 0 V, 1.5 mA @ +5 V, 4.5 mA @ +12 V 过载输出非有源:<0.4 V @ 0…-1 mA 活动:typ。5……5.1 v @ 0…2 mA |
偏移控制 | 控制电压范围±10v 偏移控制输入阻抗15 kΩ |
