一、产品特征
1、InGaAs-PIN探测器，活性直径0.3 mm(自由空间版)，80 μ m集成球透镜(FC版)
2、光谱范围900 - 1700 nm
3、噪音极低，NEP降至6fw /√Hz
4、带宽可达500khz
5、转换增益可调，从1 × 103到1 × 1011 V/W
6、光学自由空间输入1.035"-40螺纹，或25毫米直径无螺纹
7、光纤输入可作为永久安装的fc输入(用于校准精密测量)
8、工厂校准在1550 nm(仅光纤FC版本)
9、完全的手动和远程控制能力
二、产品参数
| 规格参数 | 测试条件VS =±15 V, TA = 25°C，输出负载阻抗1 MΩ |
| 增益 | 转换增益1 x 103…1 x 1011 V/W (@ 1550 nm，输出负载≥100 kΩ) 增益精度±1%，设置之间 转换增益精度OE-200-IN2-FST/FS (@ POPT≤2 mW, 1550 nm) 使用空间±15% OE-200-IN2-FC (@ POPT≤1 mW, 1550 nm) 固定光纤输入连接器±5%由工厂校准保证* *工厂验证SM 9/125, FC/APC, NA 0.13(当使用FC/PC光纤连接器时，耦合效率可能略有不同)。通常，耦合效率取决于光纤类型。 推荐采用标准的SM 9/125低数值孔径(NA)光纤。带芯纤维 直径大于62.5 μ m会显著降低耦合效率。 增益漂移见下表 |
频率响应 | 较低的截止频率DC / 1hz，可切换 上限截止频率(-3dB)可达500khz(见下表)，可切换至10hz |
探测器 | 探测器型InGaAs-PIN光电二极管 活动区域Ø 300 μ m(自由空间版本) Ø 80 μ m集成球透镜(FC版) 光谱范围900 - 1700纳米 灵敏度0.95 A/W (@ 1550 nm) |
| 输入 | 输入偏置电流(暗电流)2pa类型。 输入偏置漂移见下表 输入偏移补偿范围±600pa，可通过偏移电位器或 ±400pa，可通过外部控制电压调节 光连续波饱和功率见下表 噪声等效功率(NEP)见下表 |

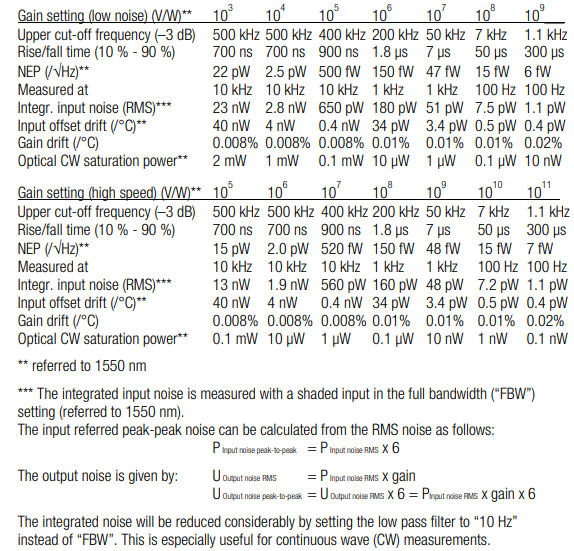

性能取决于增益设置 |
|
| 输出 | 输出电压范围±10 V(@≥100 kΩ输出负载) Max。输出电流±30ma(防短路) 输出阻抗50 Ω(终止时≥100 kΩ) |
数字控制 | 控制输入电压范围LOW位:-0.8…+1.2 V, HIGH位:+2.3…+ 12 V 控制输入电流0 mA @ 0 V, 1.5 mA @ +5 V, 4.5 mA @ +12 V 过载输出非有源:<0.4 V， @ 0…-1 mA 活动:typ。5……5.1 v @ 0…2 mA |
偏移控制 | 控制电压范围±10v 偏移控制输入阻抗20 kΩ 转换系数40 pA/V |
