一、产品介绍

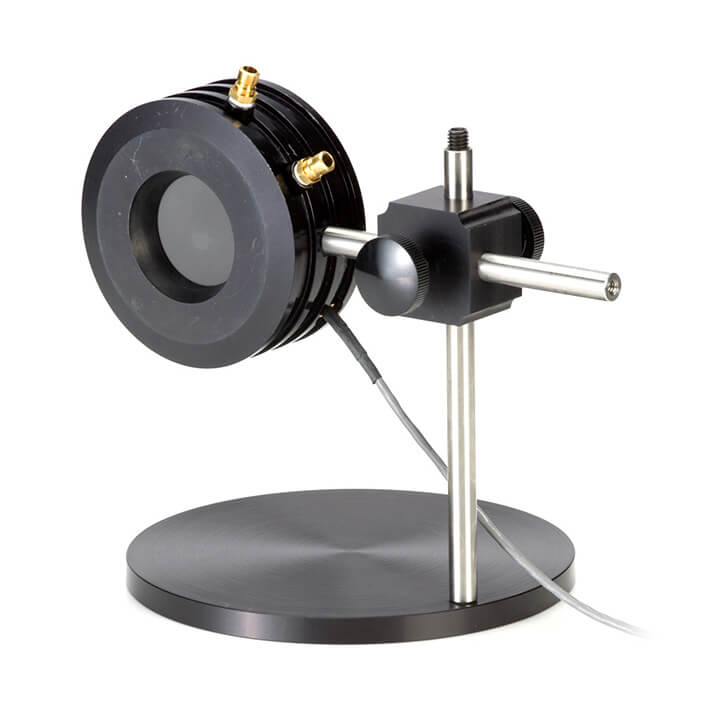

PM5K-200是一款超大靶面5000W高功率水冷热电堆激光功率计探头，用于测量 100W 至 5000W平均功率，探测器具有直径为200mm的靶面，其具有频谱平坦的宽带涂层，频谱覆盖范围为25 至 11 µm。该传感器配备一根标准2米电缆，用于连接至一个仪表表头或PC接口。
● 100 - 5000W 功率
● 25 至 11 µm 波长
● 孔径直径200mm
● 水冷
二、产品参数
| 型号 | PM5K-200 |
| 波长范围 ( µm) | 0.25 - 11 |
| 平均功率范围(W) | 100 - 5000 |
| 最大间歇功率 (W) (<5 min) | 7500 |
| 分辨率 ( µW) | 1 |
| 最大功率密度(kW/cm2) | 1 - 2.5 |
| 最大能量密度(mJ/cm2) | 600, 1064 nm, 10 ns |
| 响应时间 (s) | 45 |
| 探测器涂层 | Broadband |
| 有效面积 (mm) | 200 |
| 校准不确定度(k=2)(%) | ±3 |
| 校准波长(nm) | 1070 |
| 冷却方式 | 水冷 |
| 电缆长度(m) | 2 |
| PN码 | 1098505 |

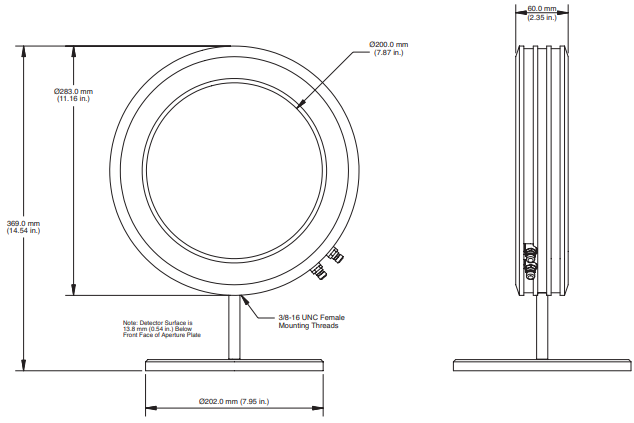

三、尺寸
四、高功率5kW大面积水冷探头
这些传感器内的水冷和精心的热管理使其能够提供 kW 级的功率处理能力。它们能够有效测量功率水平从 100 W 到 5 kW 的工业二极管激光源和条形阵列。
PM1K-100、PM3K-100 和 PM5K-100 提供 100 毫米直径尺寸的一系列功率能力，也适用于二极管条和大横截面激光束。
PM5K-200 具有直径为 200 毫米的探测器，专门用于测量大型激光二极管条形阵列的功率输出。
型号
PM1K-100 、 PM3K-100 、 PM5K-100 、 PM5K-200
特点
• 最大功率从 1 kW 到 5 kW
• 最小功率低至 100 W
• 水冷
• 0.15 µm 到 11 µm 光谱范围
• 100 mm 和 200 mm 有效面积直径
• 符合 RoHS 标准
