一、产品介绍
PM30X是一款低功率对流冷却热电堆激光功率能量计，用于测量100 mW 至 30W平均功率，0.5 至 50J长脉冲，探测器靶面直径为19mm，光谱范围涵盖0.15 至 1 µm ，包含一个UV吸收涂层，该涂层针对紫外线波长进行了优化。光谱补偿范围为 157 nm 至 1064 nm。
● 100 mW 至 30W 功率
● 0.15 至 1 µm 波长
● 19mm 孔径
二、产品参数
| 型号 | PM30X |
| 波长范围 ( µm) | 0.15 - 1 |
| 平均功率范围 | 100 mW - 30 W |
| 最大间歇功率 (W) (<5 min) | 50 |
| 长脉冲 (J) | 0.5 - 50 |
| 分辨率 (W) | 10 |
| 最大功率密度(kW/cm2) | 6 |
| 最大能量密度(mJ/cm2) | 600, 1064 nm, 10 ns |
| 响应时间 (s) | 2 |
| 探测器涂层 | UV |
| 有效面积 (mm) | 19 |
| 校准不确定度(k=2)(%) | ±1 |
| 校准波长(nm) | 514 |
| 冷却方式 | 空气冷却 |
| 电缆长度(m) | 2 |
| PN码 | 1098498 |

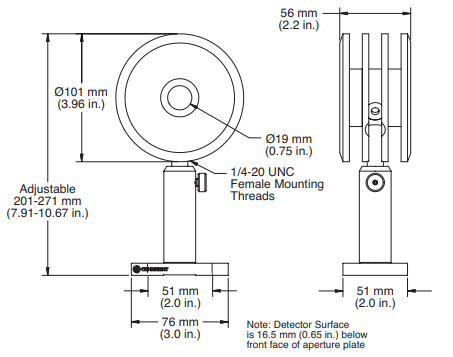

三、尺寸图

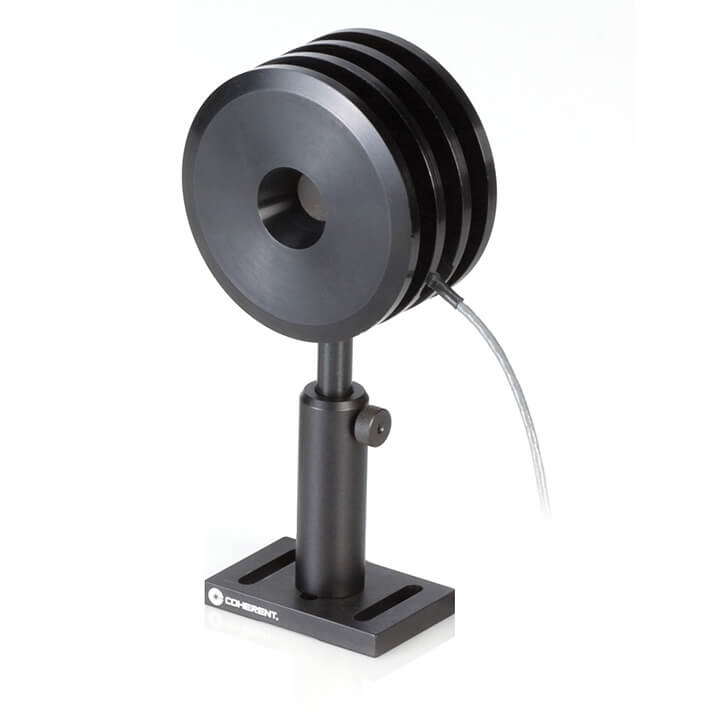

四、功率150W系列风冷热电堆探头
这些空气冷却的表面吸收传感器适用于测量功率范围为 10 mW 至 150 W 的低功率至中等功率脉冲和连续波激光器。
对流冷却使它们操作简单且机械紧凑。以“X”结尾的产品编号经过特别优化，适用于在紫外线(150 nm 至 400 nm)下工作的准分子激光器。
DB-25 传感器型号与 LabMax-Pro、LabMax-TOP/TO、FieldMaxII-TOP/TO/P 和 FieldMate 仪表兼容。
型号
PM2 、 PM10 、 PM30 、 PM100-19C 、 PM150 、 PM150-50 、 PM2X 、 PM10X 、 PM30X 、 PM2X 、 PM10X 、 PM30X 、 PM150X
优势
• 最大功率从 2 W 到 150 W
• 最小功率低至 10 mW
• 宽带和准分子涂层
• 对流空气冷却
• 0.15 µm 至 11 µm 光谱范围
• 19 mm 和 50 mm 直径有效面积
• DB25(需要仪表)
• 符合 RoHS 标准
