一、产品介绍
PM10K+ 是一款超高功率水冷热电堆激光功率计探头，采用 65 mm x 65 mm 传感器，带有 BB+ 涂层，可处理 6 kW/cm²(1kW 时)至 2.7 kW/cm²(10 kW 时)的功率密度。可连续测量高达 10 kW 的功率，间歇测量高达 12 kW 的功率。
二、产品参数
| 型号 | PM10K+ |
| 波长范围 (µm) | 0.19 - 11 |
| 功率范围 (W)① | 100 - 10,000 |
| 最大间歇功率 (kW) (<5 min) | 12（取决于光束尺寸） |
| 噪声等效功率 (W)（6 lpm 时） USB 和 RS-232 DB-25 带仪表 | <0.2 <1.0 |
| 最大功率密度 (kW/cm²) | 6.0 at 1 kW 2.6 at 5 kW 2.7 at 10 kW 2.5 at 12 kW |
| 建议最小光束尺寸 (mm)② | 6.5 at 1 kW 22 at 5 kW 31 at 10 kW 35 at 12 kW |
| 最小水流量 (lpm)③ | 6 (~10 PSI) |
| 水温范围 (℃) | 10 - 25 |
| 响应时间（0 至 99%）（6 lpm ） 加速开启（s） 加速关闭（s） | <3 10 |
| 最大能量密度 (mJ/cm²) (1064 nm, 10 ns) | 600 |
| 探测器涂层 | BB+ |
| 探测器尺寸 (mm) | 65 x 65 |
| 校准不确定度 (%) | ±3 |
| 功率线性度 (%) | ±2 |
| 光谱补偿精度（%） | ±1.5 |
| 校准波长 (nm) | 1070 |
| 冷却方式 | 水冷 |
| 接口类型 | DB-25 + USB, RS-232 |
| 电缆长度 (m) | 2.0 (DB-25) |
| PN码 DB-25 + USB RS-232 | 2293937 2293938 |
1、在短时间内(低至 ~20 倍电气 NEP)或水温非常稳定时，可以进行较低功率的测量。
最小功率反映了实验室环境中冷却器的典型水流变化。
2、光束尺寸数字适用于高斯光束。
3、为获得最佳测量稳定性，水温应稳定在每分钟变化 <3 °C 且流速变化 <1 LPM
三、特征
● 功率处理高达 10 kW 连续和 12 kW 间歇
● 快速 2 秒测量速度
● 具有高功率密度阈值的 BB+ 涂层
● 190 nm 至 11 微米的宽带涂层
● 65 x 65 mm 直径大有效面积
● 灵活的燕尾安装
● DB25 + USB 和 RS232 配置
● 安全联锁监控温度和水流状况
四、应用
● 连续波或调制激光器的激光功率监控
● 制造、质量保证和工程应用
● 商业 OEM 集成
● 激光焊接、切割、钎焊工艺

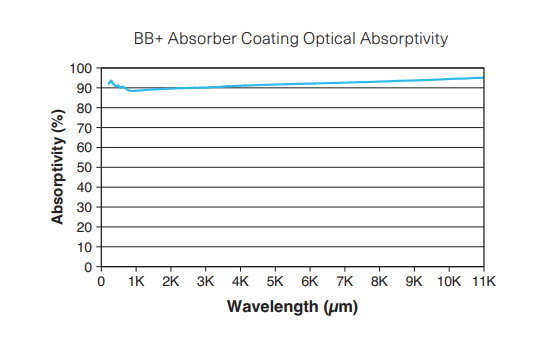

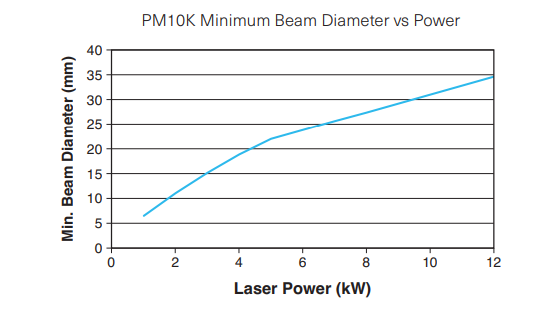

五、典型性能数据

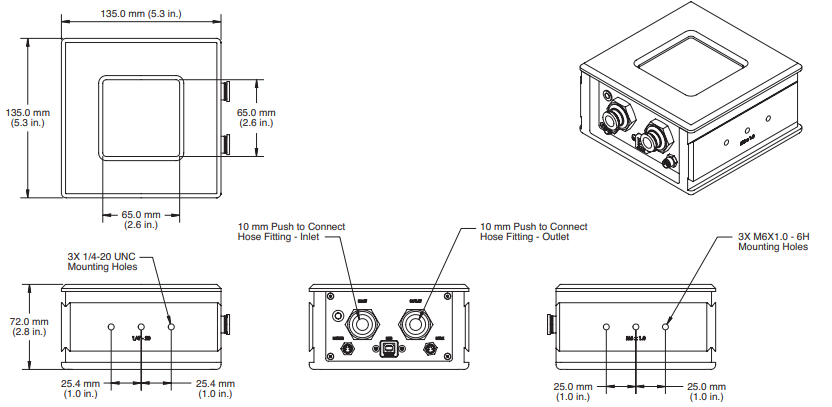

六、尺寸图
