一、产品介绍
J-50MB-YAG-1561 是一款低能量热释电激光能量计探头，带有 MaxBlack 涂层和扩散器，用于测量50 μJ 至 100 mJ 脉冲能量，重复率高达 50 pps，光谱范围为 0.19 至 2.1 µm，最大光束尺寸直径为 35 mm。
该探头专为以相对较低的重复率运行的高能量和高峰值功率激光器而设计，例如基于 Nd:YAG、Ruby、Ho:YAG 和 Erbium 的激光器。J-50MB-YAG 可用于直径最大 35 毫米的光束，并且可以在 1064 nm、532 nm、355 nm 和 266 nm 下工作，无需更换扩散器或自行校准传感器。
● 190 nm 至 2.1 µm 波长
● 35 mm探测器靶面
● 50 μJ 至 100 mJ 能量
● 50 pps 重复率操作
二、产品参数
| 型号 | J-50MB-YAG-1561 |
| 能量范围 | 50 µJ - 100 mJ |
| 噪声等效能量 | <50 µJ |
| 波长范围 | 0.266 - 2.1 µm |
| 最大光束尺寸 | 35 mm |
| 最大平均功率 | 20 W |
| 最大脉冲宽度 | 340 µs |
| 最大重复率 | 50 pps |
| 最大能量密度 | 14.0 (at 1064 nm, 10 ns) 2.8 (at 532 nm, 10 ns) 0.75 (at 355 nm, 10 ns) 1.0 (at 266 nm, 10 ns) |
| 探测器涂层 | MaxBlack |
| 扩散器 | YAG |
| 校准波长 | 1064 nm |
| 校准不确定度 (k=2) | ±2% |
| 能量线性 | ±3% |
| 电缆长度 | 3 m |
| 电缆类型 | J DB-25 |
| 零件编号 | 1174756 |

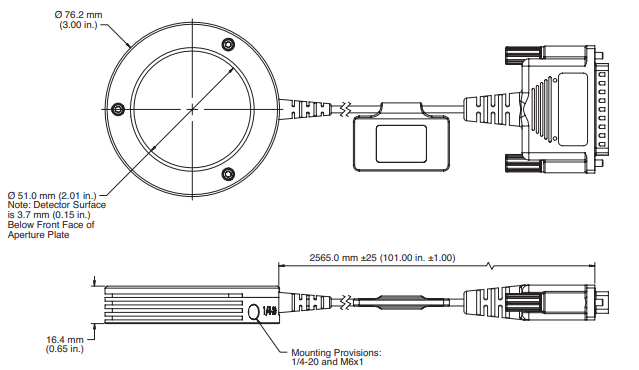

三、尺寸图
四、YAG/谐波和红外传感器
损伤阈值极高、面积大、激光能量传感器，针对 Nd:YAG、铒、红宝石和钬激光器进行了优化YAG 和 IR EnergyMax 激光能量传感器专为低重复率下运行的极高能量/峰值功率激光器而设计，例如基于 Nd:YAG、铒和 Ho:YAG 的激光器。
J-50MB-YAG 传感器可处理直径最大 35 毫米的激光束，可在 1064 nm、532 nm、355 nm 和 266 nm 下工作，无需更换扩散器或任何其他配件。J-50MB-IR 传感器针对 2940 nm 的铒激光器进行了优化。
这些传感器与 Coherent LabMax-Pro SSIM、LabMaxTOP、FieldMax-TOP 和 FieldMaxII-P 仪表兼容。还提供支持 USB 和 RS-232 的型号。
特点
● 具有高脉冲能量和高峰值功率，重复率低，抗损伤能力强
● 工作范围为 266 nm 至 3 µm
● 可测量 2.4 mJ 至 3 J 的脉冲能量
● 可测量 10 Hz 至 300 Hz 的重复率
应用
● 医疗
● 科学
● 工业
