一、产品介绍
J-25MB-IR 是一款热释电激光能量计探头，带有 MaxBlack 涂层和扩散器，可以测量1.5 mJ 至 3J 脉冲能量，重复率高达 20 pps，光谱范围 0.5 至 2.1 µm，最大光束直径 12.5 mm。
该探头专为高能量和高峰值功率 Nd:YAG 和钬激光而设计，并与 FieldMaxII-TOP、FieldMaxII-P、LabMax-TOP 和 LabMax-Pro SSIM 仪表直接兼容。
可以使用小型散热器和中型散热器 来通过增加平均功率能力来扩展探头的能量和重复率。
● 532 nm 至 2.1 µm 波长
● 5mm 探测器靶面
● 5 mJ 至 3J 能量
● 20 pps 重复率
● 860 µs 脉宽
二、产品参数
| 型号 | J-25MB-IR |
| 能量范围 | 1.5 mJ - 3 J |
| 噪声等效能量 | <50 µJ |
| 波长范围 | 0.532 - 2.1 µm |
| 探测器靶面 | 12.5 mm |
| 最大平均功率 | 20 W |
| 最大脉冲宽度 | 860 µs |
| 最大重复率 | 20 pps |
| 最大能量密度 | 5J/cm^2 (at 1064 nm, 10 ns) |
| 探测器涂层 | MaxBlack |
| 扩散器 | IR |
| 校准波长 | 1064nm |
| 校准不确定度 (k=2) | ±2% |
| 能量线性 | ±3% |
| 电缆长度 | 2.5 m |
| 电缆类型 | J DB-25 |
| 零件编号 | 1110577 |

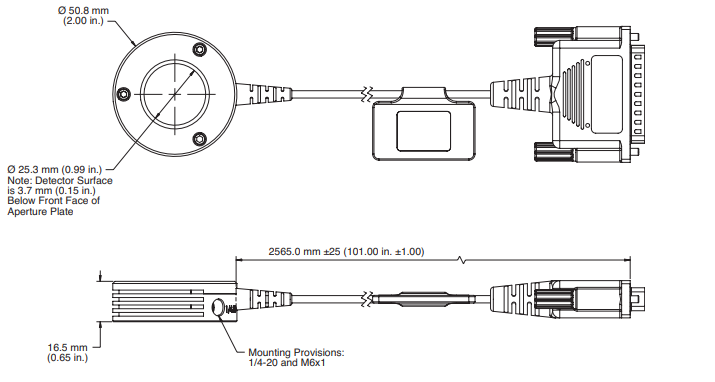

三、尺寸图
四、YAG/谐波和红外探头
YAG 和 IR EnergyMax 激光能量传感器专为低重复率下运行的极高能量/峰值功率激光器而设计，例如基于 Nd:YAG、Erbium 和 Ho:YAG 的激光器。
J-50MB-YAG 传感器可处理直径最大 35 毫米的激光束，可在 1064 nm、532 nm、355 nm 和 266 nm 下工作，无需更换扩散器或任何其他配件。 J-50MB-IR 传感器针对 2940 nm 的 Erbium 激光器进行了优化。
这些传感器与 Coherent LabMax-Pro SSIM、abMaxTOP、FieldMax-TOP 和 FieldMaxII-P 仪表兼容。 还提供支持 USB 和 RS-232 的型号。
