一、产品介绍
AFL-6400 可配置为远程数据采集系统，在 PC 站点上使用 USB2 接口，在远程站点上使用 AFL-6400。两个站点之间的距离可能长达 50 公里。
该系统可用于获取数据并显示它或将数据保存到主计算机。它还可以用作发射器，将任意数字或模拟信号传输到 AFL-6400 数字或模拟输出。

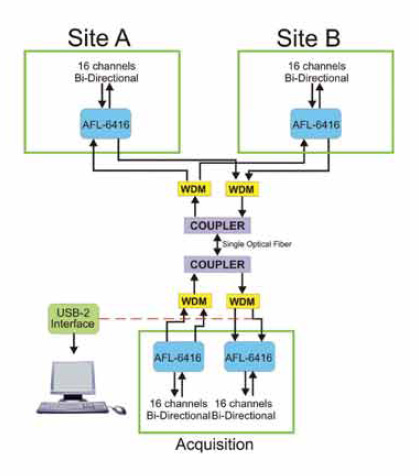

监控系统可以与选项 03 结合配置(AFL-6400 接收模拟和数字信号，同时相同的数据记录在主机上)。请参阅下图了解更多详细信息：
USB-2 接口可以控制系统的采样率，从最大频率低至 1 Hz。USB-2 接口可用作带有 1 个 AFL-6400 双向单元的数据采集系统，或用作 2 个 AFL-6400 单元“背对背”配置中的“监听器”设备(需要光分路器)。
二、USB2数据采集软件
USB-2 接口由数据采集、校准和控制程序支持。
AFL-6400 光隔离远程数据采集系统包括以下部分：
1、AFL-6400 模块，双向，具有 4/8/16 个模拟输入/输出和 32 个数字输入/输出。
2、双工、单模光纤 - 20m 至 50 Km。
(可选单光纤接口光学器件)
3、模拟/数字 I/O 板
4、AFL-6400 USB2 接口
5、电源/电池 + 充电器
6、操作软件、PC 驱动程序、Lab-View 驱动程序和编程示例。
7、可选 19" 机架外壳

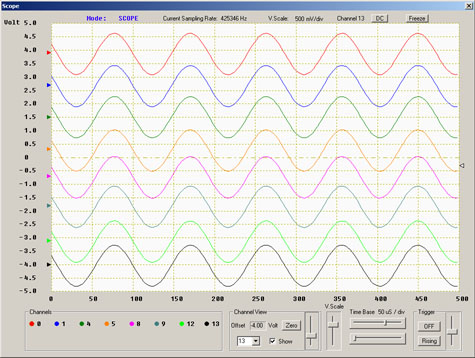

有关更多详细信息，请参阅AFL-6400 网页和PDF 手册。 该程序使用户能够实时查看输入信号：

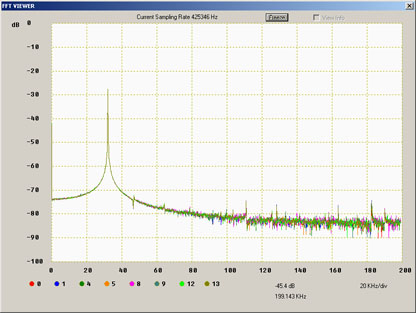

查看输入信号的频谱分析(2048 点的 FFT)：

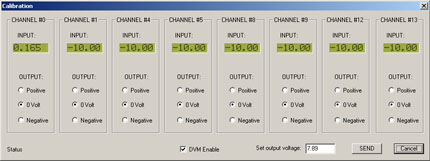

测试输入和输出信号的校准：
该程序可以将模拟和数字数据采集到硬盘并将其转换为 ASCII 逗号分隔文件(用于导入到 Excell、文字处理器、MatLab 等)。
该程序还将这些文件转换回二进制文件，可以发送到 AFL-6400 并在模拟和数字输出(如模拟和数字录音机)上播放。

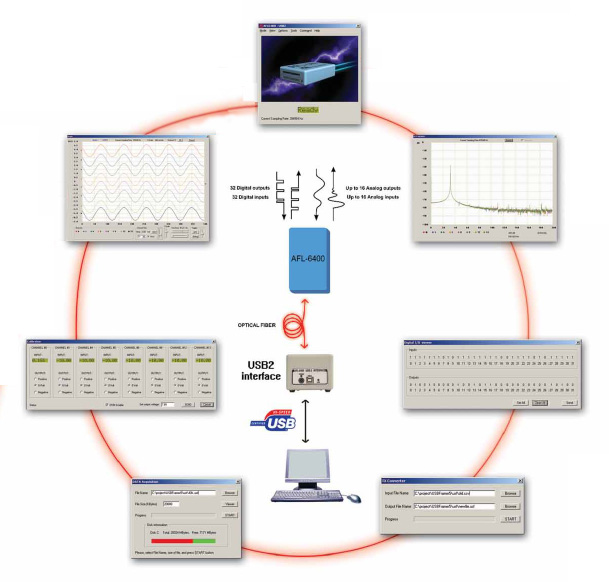

AFL-6400 数据采集系统包括完整的软件支持：
1、一个完整记录的库，可以与任何编译器一起使用。
2、WINXP 或 WIN7 32 位的可执行程序(见上文)。
3、一个控制 DLL 的示例项目，具有完整的文档。

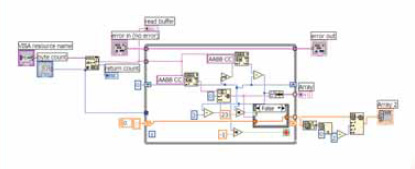

4、LabView 驱动程序及文档。
这些工具可帮助任何学生或程序员从现有程序或 LabView 应用程序创建自己的界面。
