一、产品介绍
Scitec Instruments 360 型光学斩波系统由斩波头、驱动板、光化学蚀刻盘和互连电缆组成。该光学斩波器使用直径 30 毫米的圆盘。驱动板和切割头设计得尽可能紧凑。切割头尺寸小，可以放置在空间有限的区域。由于该系统专为 OEM 使用而设计，因此每个组件均单独提供。
● 10 Hz – 14,000 Hz 标准斩波频率范围
● 直径 30 毫米的圆盘
● 光化学蚀刻非磁盘
● 超紧凑型斩波头
● 小尺寸驱动板
● 成本低，适合 OEM 应用

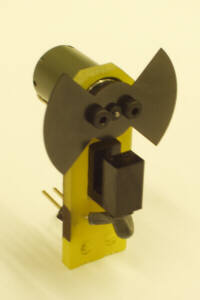

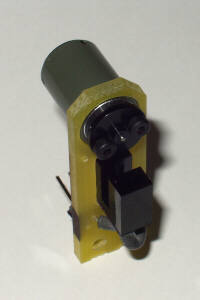

二、360H斩波头
电机：5 极直流电机，套筒轴承，寿命 1000 小时，0-15000 rpm。
参考拾取器：带有施密特触发器的红外 LED 和光电晶体管对。
尺寸：43(高)x 30(长)x 14(宽)毫米(不含刀片)。尺寸：50(高)x 30(长)x 30(宽)毫米(含刀片)。
安装：底座附近两个 3 毫米孔。
三、360C OEM驱动板
输入电压：7V 至 15V DC 或 9V 至 18V AC
频率控制：板载微调、外部电位器或外部电压
频率稳定性：短期 - 参见相位抖动。长期 - 最大频率的 10% 至 100% 范围内为最大频率的 ±1%。
参考输出：通过插孔插座的 5 V HCT TTL 信号。
电源要求：空载时 60mA，最大速度时 80mA
尺寸：43 x 73 毫米
重量：25克
四、350D斩波盘套装
盘片类型：2、4、10 和 40 槽(也可提供 20 和 80 槽盘片)
材质：半硬黄铜，厚度0.3毫米
直径：30 毫米
表面处理：化学发黑
标记与空间比率：1 比 1
