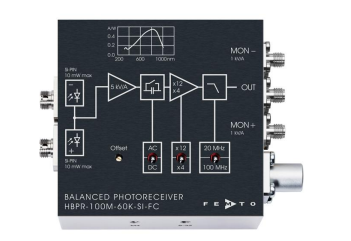

一、产品特征
1、 带宽DC至100 MHz
2、 共模抑制比(CMRR)50 dB典型值。
3、 SI-PIN光电二极管
4、 FC光纤输入
5、 光谱范围320-1000 nm
6、 极低NEP,降至6.5 pW/√赫兹
7、 跨阻抗增益可切换20 x 103 V/A,60 x 103 V/A
8、 高动态输入范围高达2 x 10 mW平衡光功率
9、 具有10 MHz带宽和1 x 103 V/A增益的快速监视器输出
10、 用于最小化宽带噪声的可切换低通滤波器
11、 UNC 8-32和M4螺纹孔,用于安装在带有公制和英制螺纹的标准柱上
二、产品参数
规格参数 | VS=±15 V,TA=25°C, 信号输出端接50Ω, 监视器输出端为1 MΩ |
增益 | 跨阻抗增益20 x 103 V/A(2nd gainx4),60 x 103 V/A(2nd gainx12) 可切换(@50Ω 负载) 增益精度±1%电气 转换增益10.8 x 103 V/W典型值。(2nd gainx4,850 nm时) 32.4 x 103 V/W典型值。(2nd gainx12,850 nm) 共模抑制比50 dB(典型值)。(f)≦ 100兆赫) (CMRR) |
频率响应 | 较低截止频率DC/10 Hz,可切换 上限截止频率100 MHz,可切换至20 MHz |
时间响应 | 上升/下降时间(10%-90%)3.3 ns 17.5 ns(低通滤波器20 MHz) |
输入 | 噪声等效功率(NEP)最小6.5 pW/√赫兹(850纳米) 7.4 pW/√Hz(850 nm,20 MHz) 12.0 pW/√Hz(850 nm,50 MHz) 19.0 pW/√Hz(850 nm,100 MHz) 最大差分CW功率93µW(2nd gainx4,直流耦合,850 nm) 线性放大31µW(2nd gainx12,直流耦合,850 nm) 450µW(交流耦合,850 nm) 最大光学连续波平衡功率10 mW(每个光电二极管上,850 nm) (共模电源) 监测光学饱和功率12 mW(850 nm) (受最大额定值限制) |
探测器 | 探测器SI-PIN光电二极管 有效面积Ø800µm 光谱范围320-1000 nm 灵敏度0.54 A/W典型值。(850 nm) |
信号输出 | 输出电压范围±1.0 V(@50Ω 负载) 用于线性操作和低谐波失真 最大输出电压±2.0 V(@50Ω 负载) 偏移电压补偿±100 mV典型值,可通过偏移电位计调节 输出阻抗50Ω (以50结尾Ω 负载) 转换速率2000 V/µs 最大输出电流70 mA 输出回波损耗S22 30 dB@<100 MHz <800 MHz时20分贝 输出噪声2.1 mVRMS(13 mVPP)(2nd gainx4时) 5.8 mVRMS(37 mVPP)(2nd gainx12时) 0.5 mVRMS(3.0 mVPP)标准。(2nd gainx4,带宽:20 MHz) 1.3 mVRMS(8.8 mVPP)标准。(2nd gainx12,带宽:20 MHz) (@ 50 Ω 负载,探测器无信号,测量带宽2 GHz) |
监视器输出 | 监视器输出增益1 x 103 V/A(@≥ 10万Ω 负载) 监视器输出电压范围0…+10 V(@≥ 10万Ω 负载) 监视器输出阻抗50Ω (以终止≥ 10万Ω 负载) 监视器输出最大30 mA(典型值)。 输出电流 监视器输出带宽DC…10 MHz 监视器输出噪声0.6 mVRMS(4 mVPP) (100 k时Ω 负载,探测器无信号,测量带宽200 MHz) |
