一、产品参数

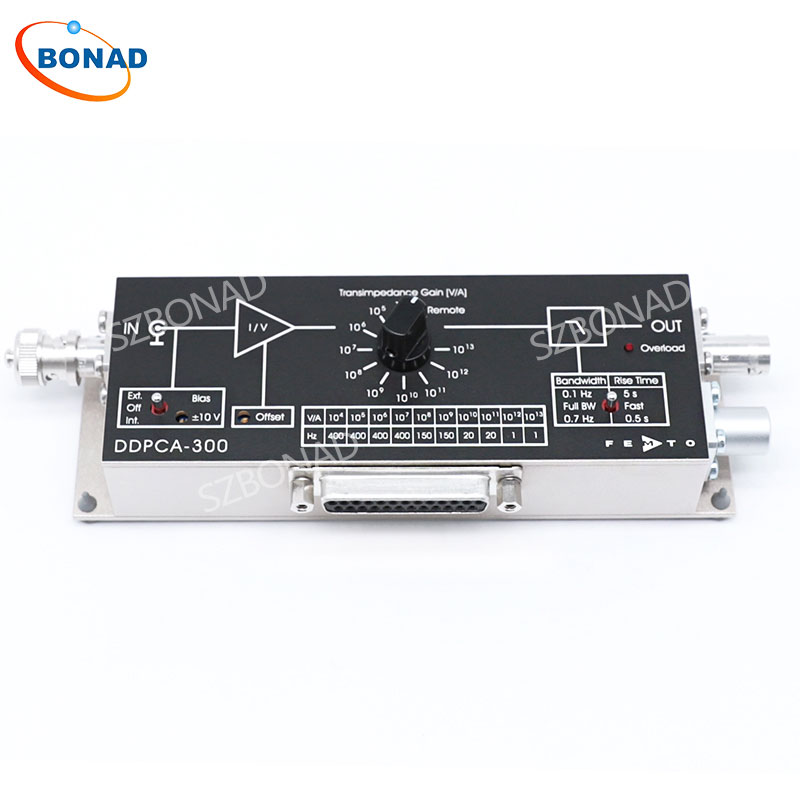

型号 | DDPCA-300 |
可变增益[V/A] | 104 105 106 107 108 109 1010 1011 1012 1013 |
带宽(-3dB ) [HZ] | 400 400 400 400 150 150 20 20 1 1 |
上升时间（10%-90%）[ms] | 0.8 0.8 0.8 0.8 2.3 2.3 17 17 350 350 |
集成输入噪声（最高峰值） | 7nA 7nA 70pA 70pA 1.2fA 1.2fA 50fA 50fA 2fA 2fA |
光谱输入噪声密度 | 45pA 45 pA 0.5 pA 0.5 pA 15 fA 15 fA 1.3 fA 1.3 fA 0.2 fA 0.2 fA |
精确度 | Gain±1% |
可调节低通滤波器 | 三种设置：全带宽，0.7Hz和0.1Hz |
输出性能 | ±10V, ±30Ma |
偏压 | ±10v, *大 10mA，连接输入放大器，由微调筒远程电压控制调节 |
电源 | ±15V，+70mA typ., ±150 mA推荐 |
控制接口 | 4 种光隔离数字输入，TTL/CMOS兼容的，模拟偏压控制电压输入 |
箱尺寸 | 170×60×45mm,重320g(0.74 lb) |
上表所述的带宽值、上升时间和集成输入噪声通过低通滤波器调至全带宽来实现的。低锋值噪声可以通过低通滤波器调至0.7Hz或者0.1Hz 来实现。最小峰值噪声在0.4fA时可以通过增益调至1012和1013V/A ,低通滤波器调至0.1Hz来实现。

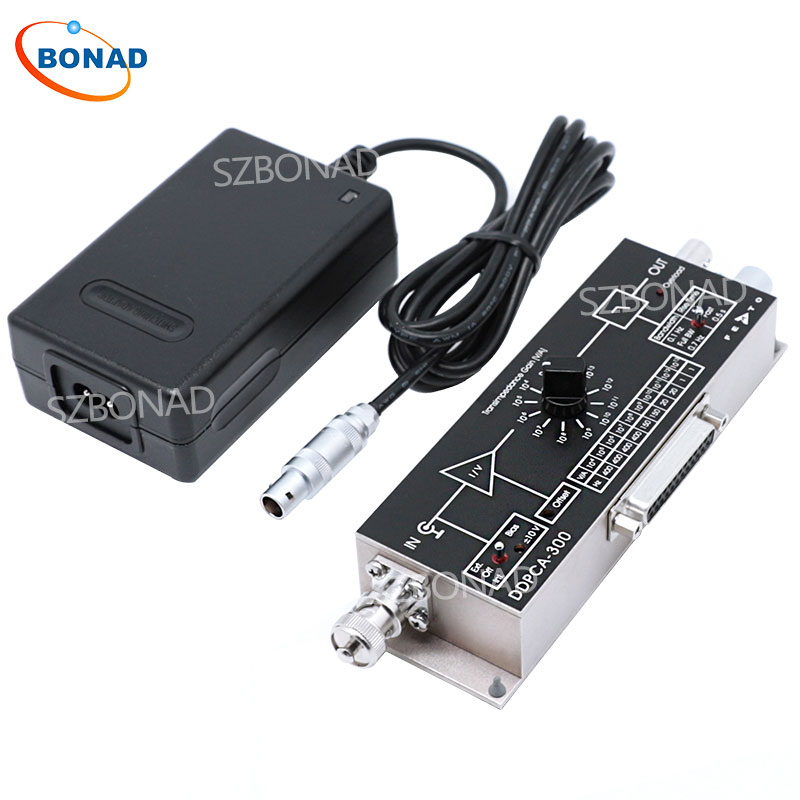

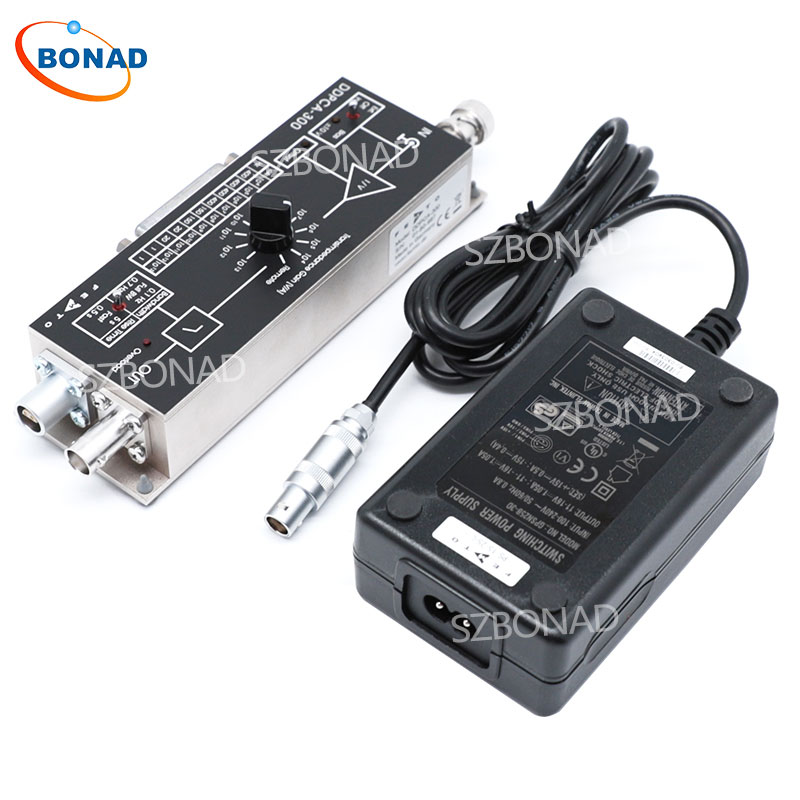

偏移量可通过微调筒调节。超负荷报警值通过LED和数字控制输出。免受±2 kV/瞬变电压的输入。输出短路受到保护。电源通过3-pin Lemo 插座接入。设备会提供吻合的连接头。PS-15可用于配备电源。
二、产品特征
1、0.4fA 峰值噪声
2、可变增益从104-1013 V/A
3、从sub-fA 到mA 测量240 dB 的动态范围
4、DUT偏置可调节输入电压
5、外壳尽量接近信息源
6、人工或者远程控
三、应用范围
用于电流测量的电流-电压转换器
MOS 和 JFET 结构的 I/U 表征
低电流的直流测量
量子和生物技术实验
光电二极管的线性和暗电流测量
光谱学
测量高电阻
易于使用的亚飞安附件，适用于标准电压表或 A/D 转换器
四、详细参数
