一、产品特征
1、 可切换跨阻抗(增益)1 x 1012 V/A和1 x 1013 V/A
2、 0.18 fA的极低输入噪声电流/√赫兹
3、 上升时间0.2 s
4、 可切换低通滤波器2 Hz、0.3 Hz和0.1 Hz
5、 ±2 kV瞬态保护
二、适用领域
1、 非常灵敏的电流和电荷测量
2、 光谱学
3、 光电二极管放大器
4、 导电原子力显微镜(cAFM)
5、 电离和电荷探测器放大器
6、 有源电子元件的特性
7、 用于示波器、A/D转换器、数字电压表等的前置放大器。

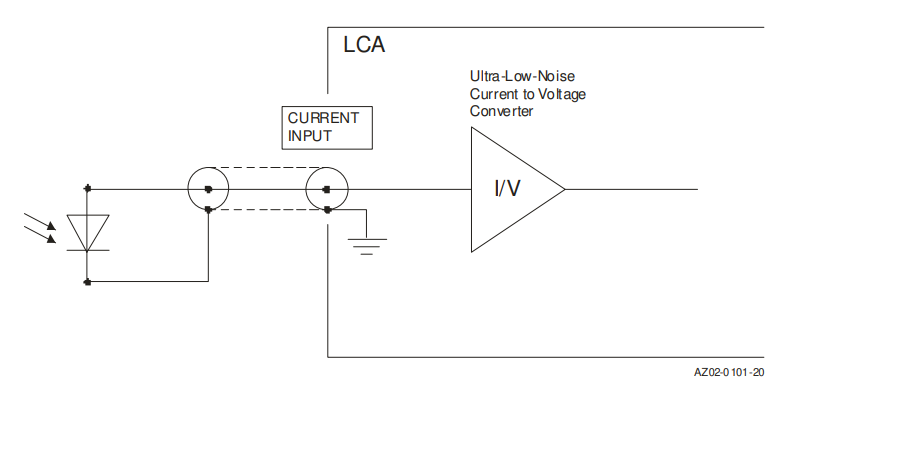

三、电路图
四、产品参数
| 技术参数 | 测试条件 VS = ± 15 V, TA = 25 °C 热身20分钟（建议至少10分钟） |
| 增益 | 跨阻抗1 x 1012 V/A和1 x 1013 V/A（@≥1米Ω 负载） 准确度±2% |
频率响应 | 下限截止频率DC 上限截止频率（-3 dB）2 Hz、0.3 Hz和0.1 Hz 上升/下降时间（10%-90%）0.2 s、1 s和5 s |
| 输入 | Equ。输入噪声电流0.18 fA/√Hz（0.2 Hz时） 集成输入噪声0.3 fA峰值（@0.1 Hz带宽设置） 0.6 fA峰值（0.3 Hz带宽设置） 2 fA峰值峰值（@2 Hz带宽设置） 输入偏置电流20 fA典型值/最大30 fA。 输入偏置电流漂移因子2/10°C 偏移补偿范围±50 fA，可通过偏移微调器调整 最大输入电流±10 pA（用于1 x 1012 V/A增益下的线性放大） ±1 pA（线性放大@1 x 1013 V/A增益） 输入偏移电压<0.5 mV 直流输入阻抗1 kΩ （虚拟）//5 pF |
| 输出 | 输出电压±10 V（@≥1米Ω 负载） 输出阻抗50Ω （以终止≥1米Ω 负载以获得最佳性能） 最大输出电流±10 mA（用于线性放大） |
| 电源 | 电源电压±15 V 电源电流±15 mA典型值。（取决于操作条件， 建议的电源容量（最小±50 mA） |
| 规格大小 | 重量210克（0.5磅） 材料AlMg4.5Mn，镀镍 |
温度范围 | 储存温度–40…+100°C 工作温度0…+60°C |
五、产品数据表
