一、产品参数

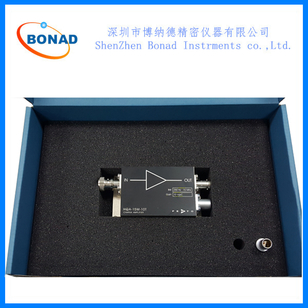

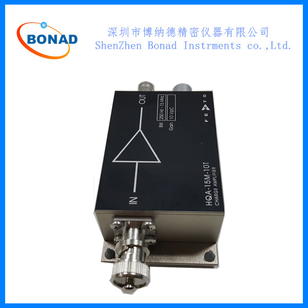

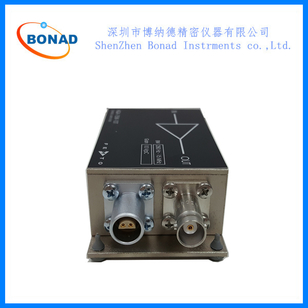

| 模型 | HQA-15M-10T |
电荷增益 | 1013 V/C |
等效电流增益 | 1.6 x 106 V/A @ 1 MHz Sinusoidal Input Signal |
最低截止频率 | 250 Hz (AC only) |
最高截止频率 | 15 MHz |
输入电荷噪声 | 40 x 10-21 C/√Hz |
等效输入电流噪声 | 250 fA/√Hz @ 1 MHz Sinusoidal Input Signal |
输入电压噪声 | 700 pV/√Hz @ 1 MHz |
输入阻抗 | 1 GΩ // 1 nF |
有效交流输入阻抗 | 20 Ω @ 1 MHz Sinusoidal Input Signal |
输出性能 | 10 Vp-p @ > 1 MΩ Load |
电源 | ± 15 V, ± 35 mA Typ. |
案例 | 115 x 60 x 45 mm (L x W x H), Weight 200 g (0.44 lbs) |
二、技术特征
1、10V/pC的高增益
2、从250 Hz到15 MHz的宽工作范围
3、40 x 10-21 C的低输入噪声/√Hz和700 pV/√赫兹
4、针对交流耦合电荷源的正弦信号进行优化
三、应用领域
1、热探测器和压电探测器
2、石英晶体音叉
3、谐振器的长度扩展
4、原子力显微镜
5、光学测量
6、带电粒子束监测
