一、产品介绍

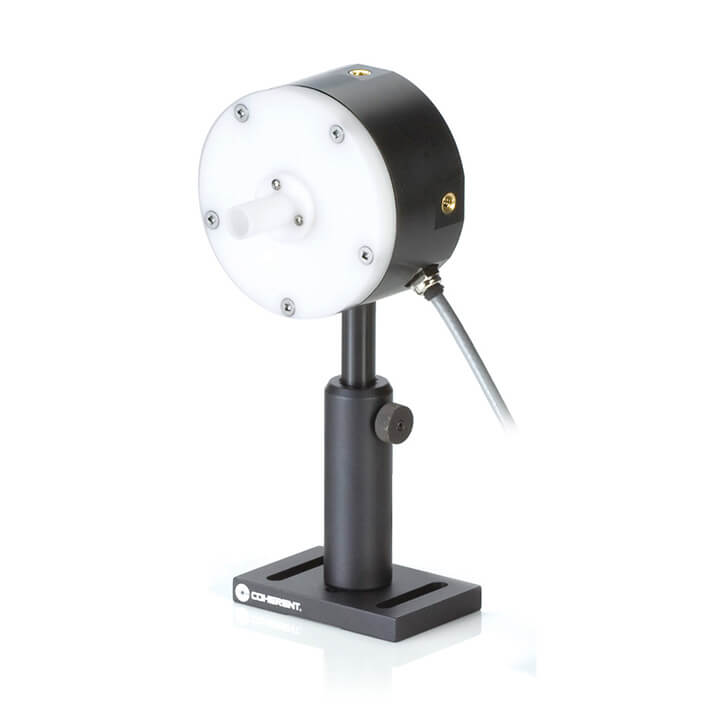

PS10Q 是一款高灵敏度低功率对流冷却热电堆激光功率计探头，可以测量100 µW - 1W的平均功率，附带石英窗口，可更有效地消除热背景辐射 ，探测器靶面为Ø10 mm，光谱范围涵盖0.3 - 2 µm。该探头有一根2m电缆，用于连接显示仪表。适用于激光二极管、氦氖和离子激光器以及其它低功率激光器。
● 100µW - 1W 功率
● Ø10 mm 孔径
● 0.3 - 2µm 波长
二、产品参数
| 型号 | PS10Q |
| 波长范围 ( µm) | 0.3 - 2 |
| 平均功率范围 | 100 µW - 1 W |
| 最大间歇功率 (W) (<5 min) | 3 |
| 最大热漂移 (µW)① | ±20 |
| 分辨率 ( µW) | 10 |
| 最大功率密度(kW/cm2) | 0.5 |
| 最大能量密度(mJ/cm2) | 50 (10 ns, 1064 nm) |
| 响应时间 (s) | 2 |
| 探测器涂层 | Black |
| 石英滤光窗 | Yes |
| 有效面积 (mm) | 10 |
| 校准不确定度(k=2)(%) | ±1 |
| 校准波长(nm) | 514 |
| 冷却方式 | 空气冷却 |
| 电缆长度(m) | 2 |
| PN码 | 1098400 |
①典型实验室环境下30分钟以上的功率稳定性

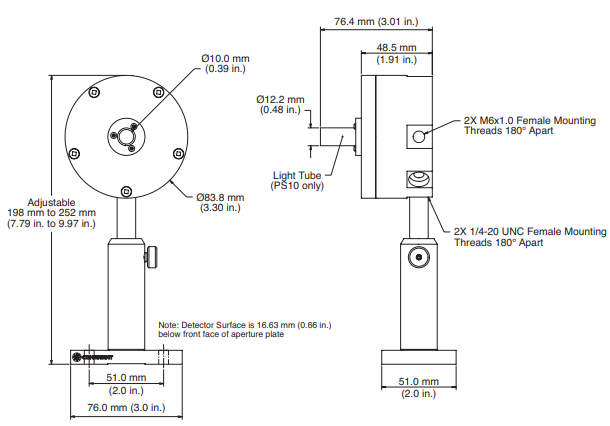

三、尺寸图
四、功率达 2 W系列高灵敏度热电堆探头
该探头具有放大且热稳定，宽而平坦的光谱范围，适用于低功率激光测量。
PS10 和 PS19 传感器是热稳定的放大热电堆传感器，具有宽光谱响应、高灵敏度和大有效面积。这些传感器非常适合测量小型激光二极管和氦氖激光器以及小型离子激光器。与半导体探测器不同，这些传感器具有平坦的宽带输出，并且不会在 1 mW/cm2 以上饱和。
型号
PS10 、 PS10Q 、 PS19 、 PS19Q 、 PM3 、 PM3Q
特征
• 热稳定设计
• 功率测量范围从 100 µW 到 1 W
• 10 µW 分辨率
• 10 mm 和 19 mm 孔径
• FC 和 SMA 光纤适配器
• 符合 RoHS 标准
