一、产品介绍

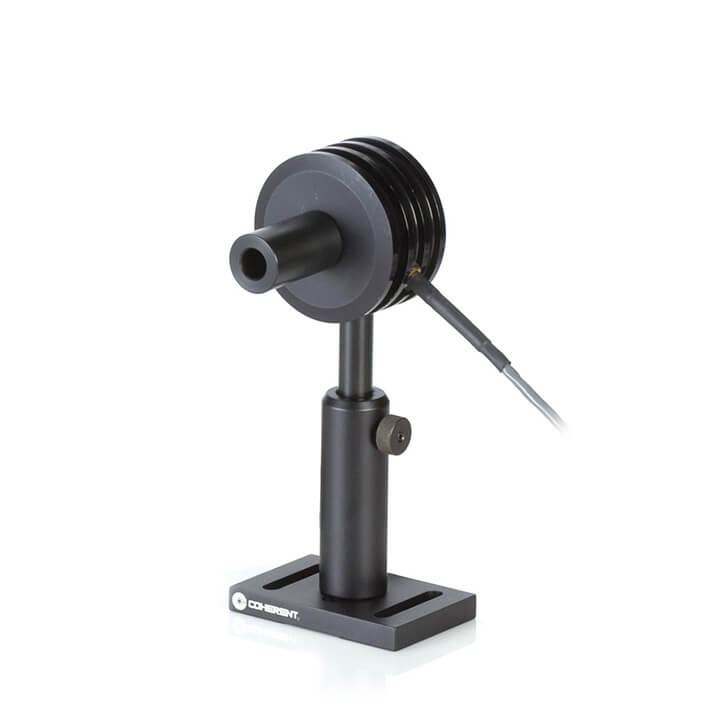

PM3Q 是一款低功率对流冷却热电堆激光激光功率能量计探头，用于测量 500 µW - 2W平均功率，配有石英窗，可更有效地消除热背景辐射，具有Ø10 mm 孔径，光谱范围涵盖0.3 至 2 µm。该探头有一根2m电缆用于连接显示仪表。
● 500µW - 2W 功率
● 0.3 - 2µm 波长
● Ø10mm 孔径
二、产品参数
| 型号 | PM3Q |
| 波长范围 ( µm) | 0.3 - 2 |
| 平均功率范围 | 500 µW - 2 W |
| 最大间歇功率 (W) (<5 min) | 3 |
| 分辨率 (mW) | 50 |
| 最大热漂移① | |
| 最大功率密度(kW/cm2) | 0.5 |
| 最大能量密度(mJ/cm2) | 50 (10 ns, 1064 nm) |
| 响应时间 (s) | 2 |
| 探测器涂层 | Black |
| 石英滤光窗 | Yes |
| 有效面积 (mm) | 10 |
| 校准不确定度(k=2)(%) | ±1 |
| 校准波长(nm) | 514 |
| 冷却方式 | 空气冷却 |
| 电缆长度(m) | 2 |
| PN码 | 1098419 |
① 在典型的实验室环境下 30 分钟内的功率稳定性。
② 190 nm 至 300 nm 操作限制为 <100 mW 平均功率和 <250 W/cm2 功率密度

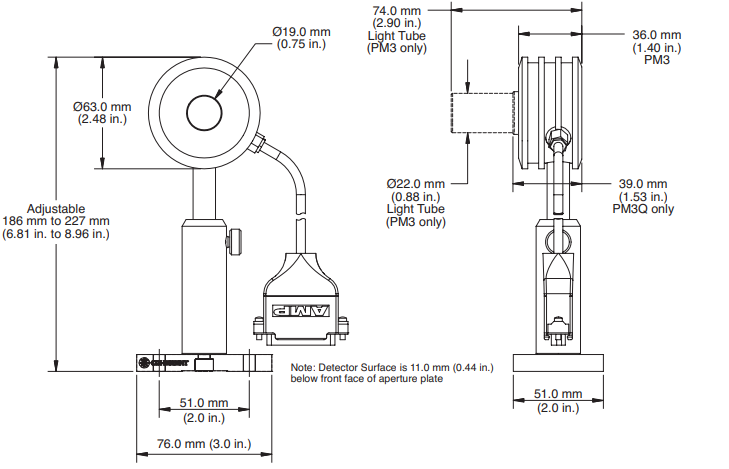

三、尺寸图
四、2W高灵敏度热电堆系列探头
PM3 传感器是放大低功率热电堆，但它们不包含 PS 系列的温度稳定功能。 PM3自带10毫米内径灯管，可消除杂散光;然而，可以将其去除以利用整个 19 毫米直径的吸收表面。 PM3Q 用楔形石英窗代替光管，以阻止杂散环境热辐射到达探测器。
PS10 和 PS19 传感器是热稳定的放大热电堆传感器，具有宽光谱响应、高灵敏度和大有效面积。这些传感器非常适合测量小型激光二极管、氦氖激光器和小型离子激光器。与半导体探测器不同，这些传感器具有平坦的宽带输出，并且不会在 1 mW/cm2 以上饱和。
型号
PS10 、 PS10Q 、 PS19 、 PS19Q 、 PM3 、 PM3Q
特征
• 热稳定设计
• 功率测量范围从 100 µW 到 1 W
• 10 µW 分辨率
• 10 毫米和 19 毫米孔径
• FC 和 SMA 光纤适配器(PS10 可选，请参阅数据表的配件部分)
• 符合 RoHS 规定
