一、产品介绍
PM10V1 是一款低功率对流冷却热电堆激光功率计探头，专为测量高峰值功率、低重复率、Q 开关 Nd:YAG 激光器而设计，可以测量10mW - 10W 平均功率，具有Ø19 mm有效面积，光谱范围涵盖0.25 - 3µm。该探头有一根2m电缆，用于连接显示仪表。
● 10mW - 10W 功率
● 0.25 - 3µm 波长
● Ø19 mm 孔径
二、产品参数
| 型号 | PM10V1 |
| 波长范围 ( µm) | 0.25 - 3 |
| 平均功率范围 | 10 mW - 10 W |
| 最大间歇功率 (W) (<5 min) | 15 |
| 分辨率 (mW) | 1 |
| 最大功率密度(kW/cm2) | 50 |
| 最大能量密度(mJ/cm2) | 2 (10 ns, 1064 nm) |
| 响应时间 (s) | 3 |
| 探测器涂层 | Volume Absorbing |
| 有效面积 (mm) | 19 |
| 校准不确定度(k=2)(%) | ±1 |
| 校准波长(nm) | 514 |
| 冷却方式 | 空气冷却 |
| 电缆长度(m) | 2 |
| PN码 | 1098338 |

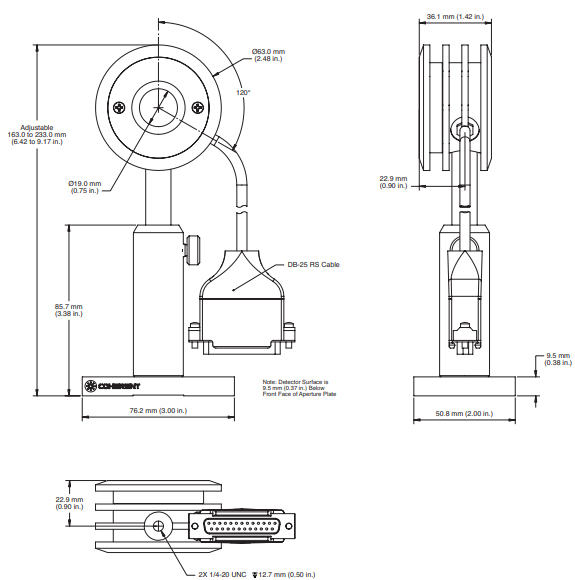

三、尺寸图
四、高峰值功率热电堆系列探头
这些传感器设计用于脉冲高峰值功率、低重复率、Q 开关 Nd:YAG 激光器。探测器前面安装的体积吸收基板吸收大部分激光能量，从而防止所有激光能量撞击探测器元件的前表面。这些传感器旨在用于大约 10 pps 的相对较低的重复率。
PM10V1 和 PM30V1 采用体积吸收器，在 1064 时的损伤阈值为 2 J/cm2。可拆卸的前孔可轻松更换损坏的体积吸收基板。可单独更换配件。
型号
PM10V1 、 PM30V1
特征
体积吸收器
高峰值功率处理能力
1064 时为 2 J/cm2
19 毫米孔径
符合 RoHS 标准
