一、产品介绍
LM-45 是一款中低功率对流冷却热电堆激光功率计能量计探头，并具有光束位置测量功能，用于不可见光束。可以测量 100mW - 25W 平均功率，探测器靶面为 Ø19 mm 。具有频谱平坦的宽带涂层，频谱覆盖范围为0.25 - 10.6µm。该探头配备一根标准 1.8m 电缆，用于连接显示仪表。
● 100mW - 25W 功率
● 0.25 - 10.6µm 波长
● Ø19mm 孔径
● 光束位置测量功能
二、产品参数
| 型号 | LM-45 |
| 波长范围 ( µm) | 0.25 - 10 |
| 平均功率范围 | 100 mW - 25 W |
| 最大间歇功率 (W) (<5 min) | 45 |
| 长脉冲 (J) | 0.5 - 10 |
| 分辨率 (mW) | 10 |
| 最大功率密度(kW/cm2) | 6 |
| 最大能量密度(mJ/cm2) | 600 (10 ns, 1064 nm) |
| 探测器涂层 | Broadband |
| 有效面积 (mm) | 19 |
| 校准不确定度(k=2)(%) | ±2 |
| 校准波长(nm) | 10,600 |
| 冷却方式 | 空气冷却 |
| 电缆长度(m) | 1.8 |
| PN码 | 1098320 |

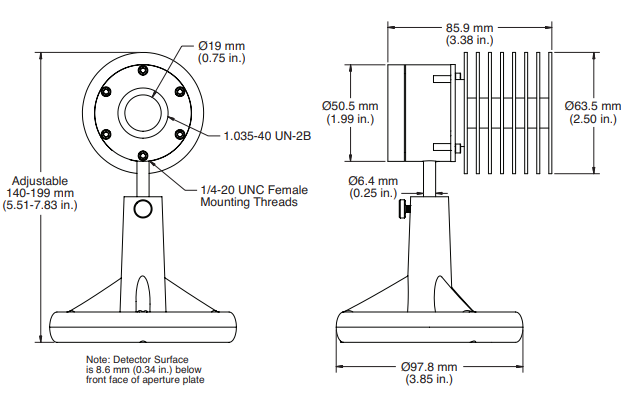

三、尺寸图
四、功率达 200 W位置风冷热电堆系列探头
这些独特的位置传感热电堆除了与 LabMax 和 LabMax-Pro 仪表一起使用时测量功率外，还显示入射光束在传感器盘上的位置。这些信息允许用户安全而准确地对准传感器和被测光束。这对于不可见光束特别有用。
这些空气冷却的表面吸收传感器用于测量功率范围为 10 mW 至 100 W 的低功率至中功率脉冲和连续波激光。对流冷却使它们操作简单且机械紧凑。
型号
LM-3 、 LM-10 、 LM-45 、 LM-100 、 LM-200 、 LM-20 、 LM-150 LS 、 LM-150 FS
特征
• 10 mW 至 200 W 范围
• 宽带涂层
• 0.25 至 10.6 μm 光谱范围
• 对流空气冷却
