一、产品介绍

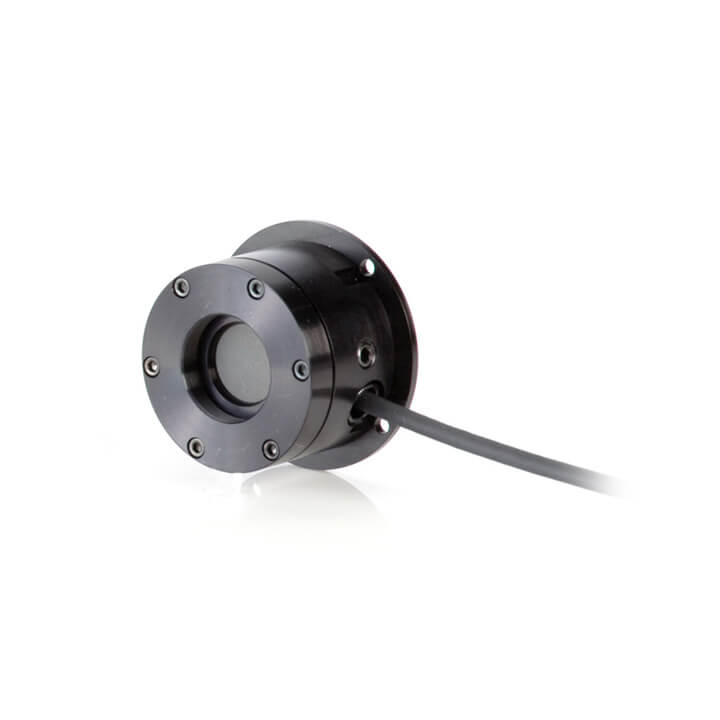

LM-20是一款低功率传导冷却 OEM 热电堆激光功率能量计探头，并具有光束位置测量功能，可以测量100 mW 至 20W 平均功率，0.5 - 10J长脉冲，具有Ø19 mm靶面，其具有频谱平坦的宽带涂层，频谱覆盖范围为0.25 - 10.6 µm。该探头有一根1.8m电缆用于连接显示仪表。
● 100 mW - 20W 功率
● 0.25 - 10.6 µm 波长
● Ø19 mm 孔径
二、产品参数
| 型号 | LM-20 |
| 波长范围 ( µm) | 0.25 - 10.6 |
| 平均功率范围 | 100 mW - 20 W |
| 最大间歇功率 (W) (<5 min) | 100 |
| 长脉冲 (J) | 0.5 - 10 |
| 分辨率 (mW) | 10 |
| 最大功率密度(kW/cm2) | 6 |
| 最大能量密度(mJ/cm2) | 600, 1064 nm, 10 ns |
| 探测器涂层 | Broadband |
| 有效面积 (mm) | 19 |
| 校准不确定度(k=2)(%) | ±2 |
| 校准波长(nm) | 10,600 |
| 冷却方式 | Conductive |
| 电缆长度(m) | 1.8 |
| PN码 | 1098456 |
三、尺寸图
三、功率达200W系列OEM探头
这些独特的位置传感热电堆除了与 LabMax 和 LabMax-Pro 仪表一起使用时测量功率外，还显示入射光束在传感器盘上的位置。此信息允许用户安全而准确地对准传感器和被测光束。这对于不可见光束特别有用。
这些空气冷却的表面吸收传感器用于测量功率范围为 10 mW 至 100 W 的低功率至中功率脉冲和连续波激光器。对流冷却使它们操作简单且机械紧凑。
型号
LM-3 、 LM-10 、 LM-45 、 LM-100 、 LM-200 、 LM-20 、 LM-150 LS 、 LM-150 FS
优势
• 10 mW 至 200 W 范围
• 宽带涂层
• 0.25 至 10.6 μm 光谱范围
• 对流空气冷却
