一、产品介绍
PowerMax-USB UV/VIS Wand 是一款光电二极管薄型高灵敏度激光功率计探头，用于测量 5 µW 至 >100 mW 之间功率，8 mm 直径探测器靶面，325 至 1064 nm 光谱范围，探头有一根2.5m电缆，用于连接显示仪表。
有多种配件可供选择，包括光纤适配器。FC 光纤适配器 、FC-APC 光纤适配器 、SMA 光纤适配器 、准直光束适配器、7 毫米孔径适配器。
● 5 µW 至 >140 mW 功率
● 8 mm 探测器靶面
● ND2 滤光片
● 325 至 1064 nm波长
● 提供光纤适配器
二、产品参数
| 型号 | PowerMax-USB UV/VIS Wand |
| 功率范围 | 8.5 µW 至 >140 mW |
| 噪声等效能量 | 170 nW |
| 波长范围 | 325 - 1065nm |
| 最大功率密度 | 20 W/cm2 |
响应时间 加速开启 加速关闭（o% 至 100%） | - 0.5s |
| 探测器元件 | 硅光电二极管 |
| 扩散器 | Diffuse Quartz |
| 探测器直径 | 8 mm |
| 校准不确定度 (k=2) | ±1% |
| 功率线性度 | ±1% |
| 光谱补偿精度 325 至 900 nm 900 至 1065 nm | ±4% ±5% |
| 校准波长 | 514 nm |
| 冷却方式 | 空气 |
| 电缆类型 | USB |
| 电缆长度 | 2.5 m |
| PN码 | 1299161 |

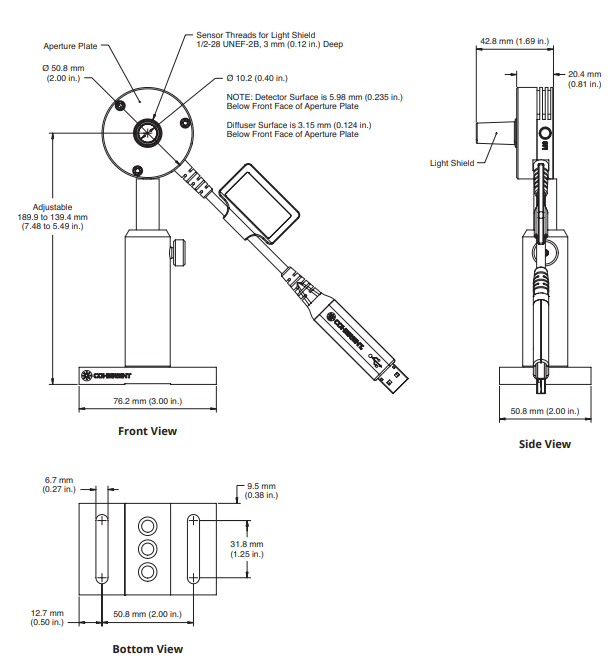

三、尺寸图
四、PowerMax-USB UV/VIS 探头
PowerMax-USB UV/VIS Quantum 探头集成了硅光电二极管，可测量从 5 μW 到几百毫瓦的功率。这些探头可与 CW(连续波)以及大于 100 pps 的脉冲源配合使用。
标准 UV/VIS 具有可拆卸的鼻锥，可用于减少杂散光，而 Wand UV/VIS 集成了薄型金属外壳，可安装在狭小空间内。光纤配件可与 Wand UV/VIS 传感器配合使用。
USB 探头可直接插入 PC，可通过的 PC 软件应用程序(随附)或直接通过主机命令进行操作。
五、典型性能数据
PowerMax-USB UV/VIS 传感器中加入了光谱补偿，以在 325 nm 至 1065 nm 的光谱范围内提供精确的测量。由于滤光片和光电二极管的光谱响应在此波长范围内变化很大，因此检查所用波长的最大可测量功率以确保传感器未饱和非常重要。

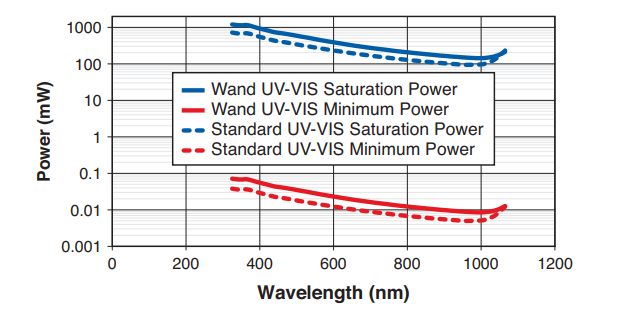

该曲线按波长绘制了最大可测量功率(即光电二极管的饱和度)以及建议的最低功率水平。
