一、产品介绍
PowerMax-USB UV/VIS 是一款带 ND2 滤光片的低功率硅半导体激光功率计探头，用于测量 5 µW 至 >100 mW 之间的激光，光谱范围为325 至 1064 nm 、探测器直径为10 mm 。该探头有一个可拆卸的鼻锥，可用于减少杂散光，这在测量功率范围的低端时很有帮助。
● 5 µW 至 >100 mW 功率
● 10 mm孔径
● 325 至 1064 nm 波长
二、产品参数
| 型号 | PowerMax-USB UV/VIS |
| 功率范围 | 5 µW 至 >100 mW |
| 噪声等效能量 | 100 nW |
| 波长范围 | 325 - 1065nm |
| 最大功率密度 | 20 W/cm2 |
| 响应时间 加速开启 加速关闭（o% 至 100%） | - 0.1s |
| 探测器元件 | 硅光电二极管 |
| 扩散器 | ND2 |
| 探测器直径 | 10 mm |
| 校准不确定度 (k=2) | ±1% |
| 功率线性度 | ±1% |
| 光谱补偿精度 325 至 900 nm 900 至 1065 nm | ±4% ±5% |
| 校准波长 | 514 nm |
| 冷却方式 | 空气 |
| 电缆类型 | USB |
| 电缆长度 | 2.5 m |
| PN码 | 1168337 |

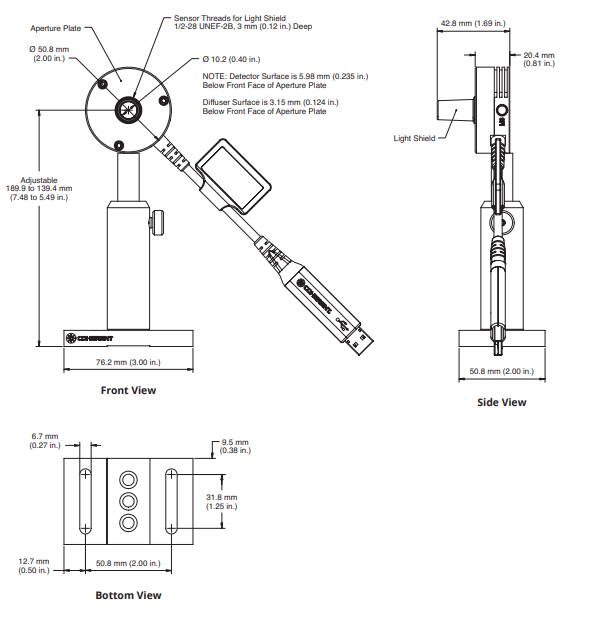

三、尺寸图
四、典型性能数据
我们在 PowerMax-USB UV/VIS 传感器中加入了光谱补偿，以在 325 nm 至 1065 nm 的光谱范围内提供精确的测量。由于滤光片和光电二极管的光谱响应在此波长范围内变化很大，因此检查所用波长的最大可测量功率以确保传感器未饱和非常重要。

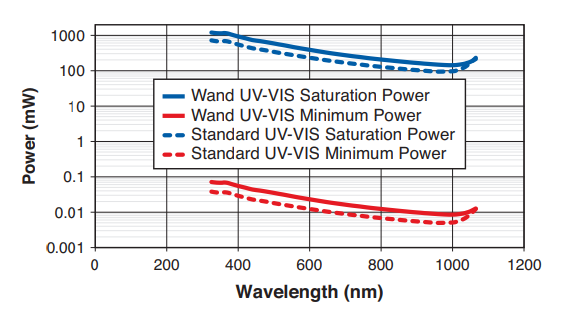

该曲线按波长绘制了最大可测量功率(即光电二极管的饱和度)以及建议的最低功率水平。
五、角度灵敏度

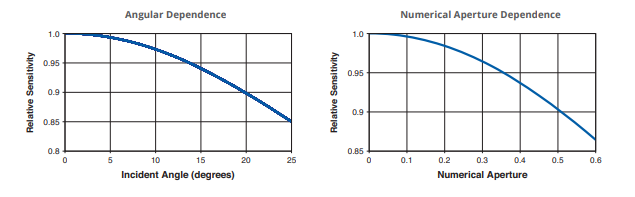

以下曲线绘制了非准直光束对入射角和数值孔径的灵敏度。
六、测量线性
与所有硅光电二极管一样，UV/VIS Quantum 传感器在红外区域具有温度敏感性。
例如，在 1064 nm 处，其热系数为 0.5%/ºC。由于传感器内部的电子元件，在 10 分钟预热时间后，1064 nm 处的测量误差高达 2%，如果周围测量环境与校准证书上列出的校准波长不同，则可能存在额外误差。
实际上，短于 1000 nm 的波长受温度影响很小。

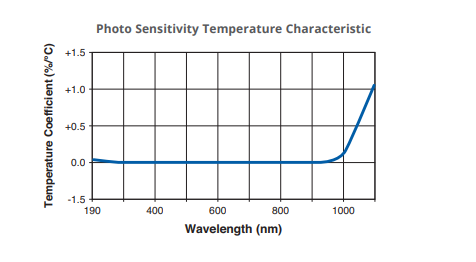

下图引用了使用波长下的热系数
