一、产品介绍
PowerMax-Pro 15 mm UP Developer’s Kit是一款采用薄膜横向热电功率传感技术激光功率计探头，提供热电堆的宽波长灵敏度和大动态范围，以及小型红外检测器的快速响应速度。微秒响应时间可实现几乎即时的功率测量而不会产生任何过冲，并可通过调制源提供脉冲能量、峰值功率和上升/下降时间。
二、产品规格
| 型号 | PowerMax-Pro 15 mm UP Developer’s Kit |
| 波长范围 | 400 nm to 1100 nm 9 µm to 11 µm |
| 平均功率范围 | 2.5 mW - 5 W 带散热器时最高 9 W |
| 最大调制峰值功率（>1 μs脉冲直至 CW） | 9 W |
| 最大间歇平均功率（<5 min无散热器） | 9 W |
| 噪声等效功率 标准模式 (10 Hz) 高速模式 (20 kHz) 快照模式 (625 kHz) | <50 µW <550 µW <6 mW |
| 最大平均功率密度 (W/cm2) 无散热器 有散热器 有水冷散热器 | 25 W/cm2 50 W/cm2 300 W/cm2 |
| 最大峰值功率密度 | 14 kW/cm2 |
| 最大能量密度 | 33 mJ/cm2 (10 ns; 1064 nm) |
| 上升下降时间 | ≤10 µs |
| 探测器涂层 | UP |
| 有效面积 | 15 x 15 mm |
| 最小光束尺寸 | 取决于损伤阈值 |
| 校准不确定度 (k=2) | ±2.5 % |
| 功率线性度 | ±2% |
| 光谱补偿精度 | ±3% |
| 空间均匀性（孔径中心 70%；2.5 mm 光束） | ±3 %（5 mm x 5 mm 中心区域内；2.5 mm 光束） |
| 校准波长 | 1064 nm |
| 冷却方式 | 对流 |
| 电缆类型 | DB25 |
| 电缆长度 | 2.5 m |
| PN码 | 1342384 |

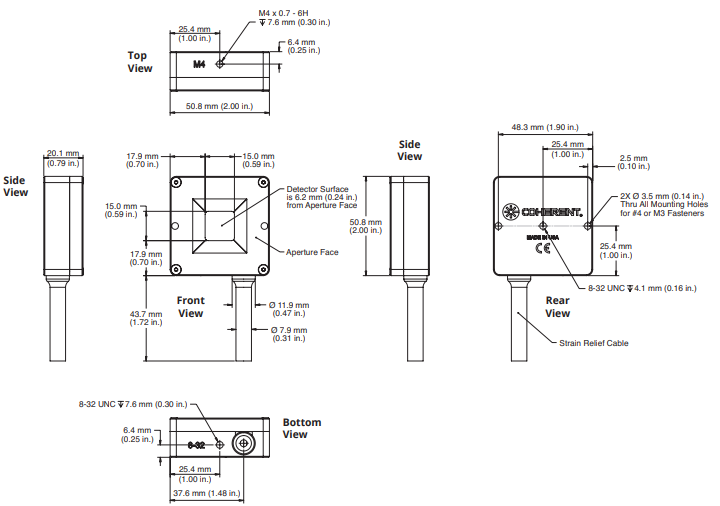

三、尺寸图
四、PowerMax-Pro 构造
PowerMax-Pro 的构造和配置与热电堆不同。此传感器中使用的材料是一层薄膜，其层厚度为微米级。入射激光被吸收并产生热量，这些热量能够非常快速地穿过这些薄层流到探测器下方的散热器，然后消散。来自薄膜层的电信号横向移动到设备边缘，再移动到传感器电极。时间常数在微秒范围内，使传感器能够提供几乎即时的功率测量，而不会出现任何过冲，并且还可以对调制激光进行脉冲分析(例如峰值功率、上升/下降时间、脉冲宽度、积分能量)。
这些探测器现在为半导体光电二极管和其他红外探测器提供了一种设计替代方案，这些探测器仅限于较小的活动区域，只能对光束的一部分进行采样，并且具有陡峭的光谱响应曲线。
