一、产品介绍
PowerMax-Pro 15 mm BB Developer’s Kit 是一款低功率高灵敏度热电堆激光功率计探头，用于集成到激光系统内部，微秒响应时间可实现即时的功率测量，并可通过调制源提供脉冲能量、峰值功率和上升/下降时间。
PowerMax-Pro 传感器缓解了半导体和红外检测器常见的问题，具有较小的有效面积和更陡的光谱响应曲线。
● 10μs响应时间
● 高达 9W 的功率处理能力
● 400 nm 至 11 μm波长
● 15 x 15mm 靶面
二、产品规格
| 型号 | PowerMax-Pro 15 mm BB Developer’s Kit |
| 波长范围 | 400 nm to 11 µm |
| 平均功率范围 | 2.5 mW - 5 W 带散热器时最高 9 W |
| 最大调制峰值功率（>1 μs脉冲直至 CW） | 9 W |
| 最大间歇平均功率（<5 min无散热器） | 9 W |
| 噪声等效功率 标准模式 (10 Hz) 高速模式 (20 kHz) 快照模式 (625 kHz) | <50 µW <550 µW <6 mW |
| 最大平均功率密度 无散热器 有散热器 有水冷散热器 | 25 W/cm2 50 W/cm2 300 W/cm2 |
| 最大峰值功率密度 | 14 kW/cm2 |
| 最大能量密度 | 33 mJ/cm2 (10 ns; 1064 nm) |
| 上升下降时间 | ≤75 µs(typical 30 to 70) |
| 探测器涂层 | BB |
| 有效面积 | 15 x 15 mm |
| 最小光束尺寸 | 2 mm |
| 校准不确定度 (k=2) | ±2.5 % |
| 功率线性度 | ±2% |
| 光谱补偿精度 | ±3% |
| 空间均匀性（孔径中心 70%；2.5 mm 光束） | ±5 % ±3 %typical |
| 校准波长 | 1064 nm |
| 冷却方式 | 对流 |
| 电缆类型 | DB25 |
| 电缆长度 | 2.5 m |
| PN码 | 1382766 |

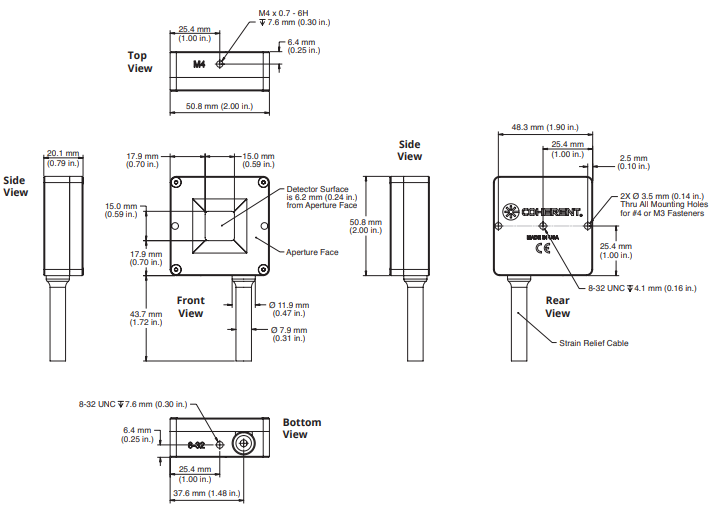

三、尺寸图
四、PowerMax-Pro 15mm 探头
它作为完全集成和校准的开发套件传感器以及未校准的 OEM 探测器提供。
此传感器经过完全校准并可操作。此传感器与其他 Coherent 传感器的主要区别在于，PowerMax-Pro 15mm 传感器是模块化的，旨在拆开并重新配置以在原始设备制造商 (OEM) 应用程序中进行测试。开发人员还可以设计自己的放大器以与此传感器一起使用。
五、PowerMax-Pro 构造
PowerMax-Pro 的构造和配置与热电堆不同。此传感器中使用的材料是一层薄膜，其层厚度为微米级。入射激光被吸收并产生热量，这些热量能够非常快速地穿过这些薄层流到探测器下方的散热器，然后消散。来自薄膜层的电信号横向移动到设备边缘，再移动到传感器电极。时间常数在微秒范围内，使传感器能够提供几乎即时的功率测量，而不会出现任何过冲，并且还可以对调制激光进行脉冲分析(例如峰值功率、上升/下降时间、脉冲宽度、积分能量)。
这些探测器现在为半导体光电二极管和其他红外探测器提供了一种设计替代方案，这些探测器仅限于较小的活动区域，只能对光束的一部分进行采样，并且具有陡峭的光谱响应曲线。
