一、产品介绍

Model 1201电压前置放大器是专为满足现代实验室所需各项功能而设计。它具备可用于差分或单端的高阻抗输入，无论在交流或直流耦合模式下都能展现出卓越的共模抑制性能。无论是用于测量诱发电位还是红外辐射等多种应用，其低噪音、高增益和高输入阻抗的特性都使其成为了理想的选择。增益可调范围宽广，从10至25,000不等，准确度高达1%，并且稳定性优于每度0.03%。Model 1201的性能卓越，可以满足最高的实验室标准。

二、规格参数

输入阻抗	直流耦合大于 1 GΩ (100MΩ)；通常为 5 GΩ (5000MΩ)。交流耦合 100MΩ（每个输入 BNC）
输入电流	小于10pA，任一输入；差异（偏移）电流小于 5 pA。
输入频率响应	<0.008Hz（交流耦合）至 400 kHz 直流稳定性（相对于温度）最大 6 µV/°C，参考输入；最大值 300 µV/°C，参考输出。直流稳定性（相对于时间） 20 µV/24 小时 r.t.i.，非累积，最大值，预热 ½ 小时后。
最大输入，普通模式	10V，pk-pk；交流模式下为 200Vdc。
最大输入，差分或单端	± 750 mV（增益 X10-X100）； ±75 mV（X200-X 10K 增益）

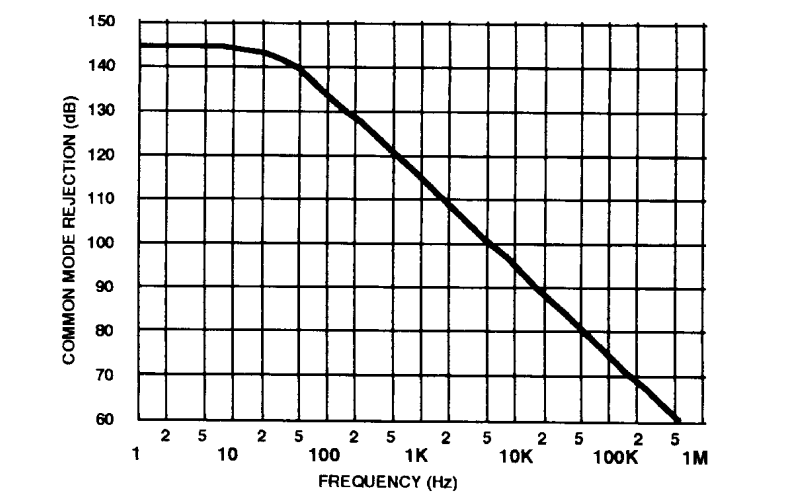

共模抑制（最小值）	55
增益	X10 至 X10,000，按 1-2-5-10 顺序排列；前面板电位器提供高达 X25,000 的连续增益
增益精度	当游标处于校准位置时优于 1%
增益稳定性	稳定性更好0.03%/°C
失真	通常小于 0.01%
频率响应	直流耦合直流至 400 kHz (-3 db)，低通开关处于 MAX 位置。交流耦合 0.008 Hz 至 400 kHz (-3 db)，低通开关位于 MAX 位置。
高通滤波器（低频滚降）	开关可选择直流或 0.03 Hz 至 3 kHz，按 1-3-10 序列衰减率为6dB/Octave
低通滤波器（高频滚降）	可选择直流或 3 Hz 至 300kHz 开关，并以 1-3-10 序列选择最大值 @6 dB/倍频程滚降；最在全输出时，大位置的带宽最小值为 400 kHz。

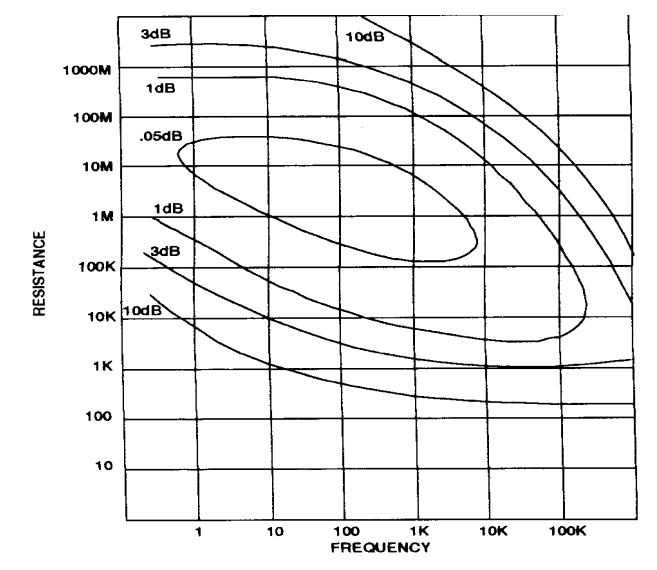

噪声系数	1 kHz 时小于 0.4 dB，源阻抗为 1 MΩ。 1kHz 时小于 0.04 dB，源阻抗为 1 MΩ。

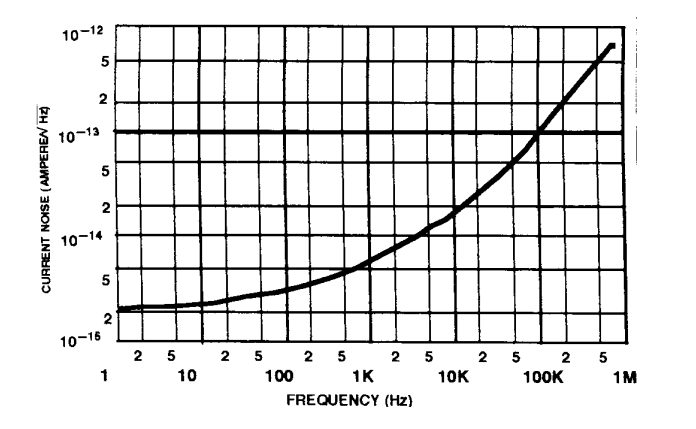

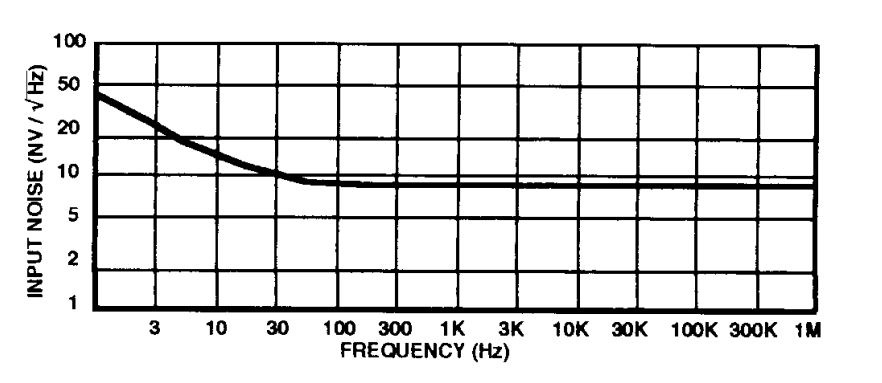

噪声	10 Hz 时每 Hz^-1/2 小于 15 nV。 1 kHz 时每 Hz^-1/2 小于 7nV。低于 100 Hz 时小于 4 fA/√Hz。

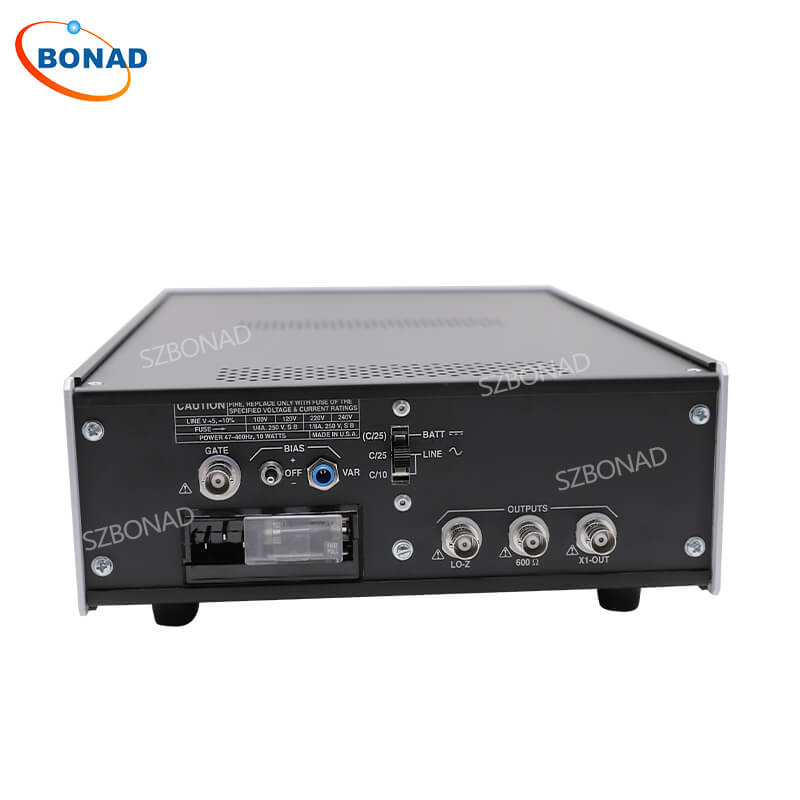

输出	四路输出（BNC）如下： a) 600Ω 输出 (2) b) Lo-Z 输出（至 25mA，50Ω） c) 单位增益(X1)输出
最大输出电压（电池操作）	a) 600Ω 输出：12Vpk-pk，最小值 b) Lo-Z 输出：最小 10Vpk-pk，最高 25 mA c) 单位增益 (X1) 输出：最小值 1.3V 峰峰值，最高 7 mA
最大输出电压（线路运行）	a) 600Ω 输出：20V 峰峰值，最小值 b) Lo-Z 输出：最小 18V pk-pk，最高 25 mA c) 单位增益 (X1) 输出：最小 2V 峰峰值，最高 7 mA
电池工作时间	电池充电时间 <15 小时电池工作时间>25小时
门控操作	前置放大器可以通过外部输入（后面板 BNC）进行门控。任何波形类型，包括 TTL 或触点闭合，都是允许的。最短持续时间（脉冲）为 20 微秒。最大门控速率为 20 kHz。
直流稳定性（相对于时间）	20 µV/24 小时 r.t.i.，非累积，最大值，预热 ½ 小时后。
电源	100VAC 120VAC 或 220 VAC 至 240 VAC﴾开关可选﴿， 50-60 Hz，10w
大小	90×242×385（3.5英寸高×9.5英寸宽×15英寸深）
1201 选项 10 电池组	可改装镍镉电池组安装在机箱内，由1201电源充电。电池充电时间（快速充电）< 15 小时电池工作时间 >25 小时重量 1.2 千克（2 磅 10 盎司）选件 M104 用于外部电池改装。在此操作中，设备可以切换到正常供电或外部电池供电。
