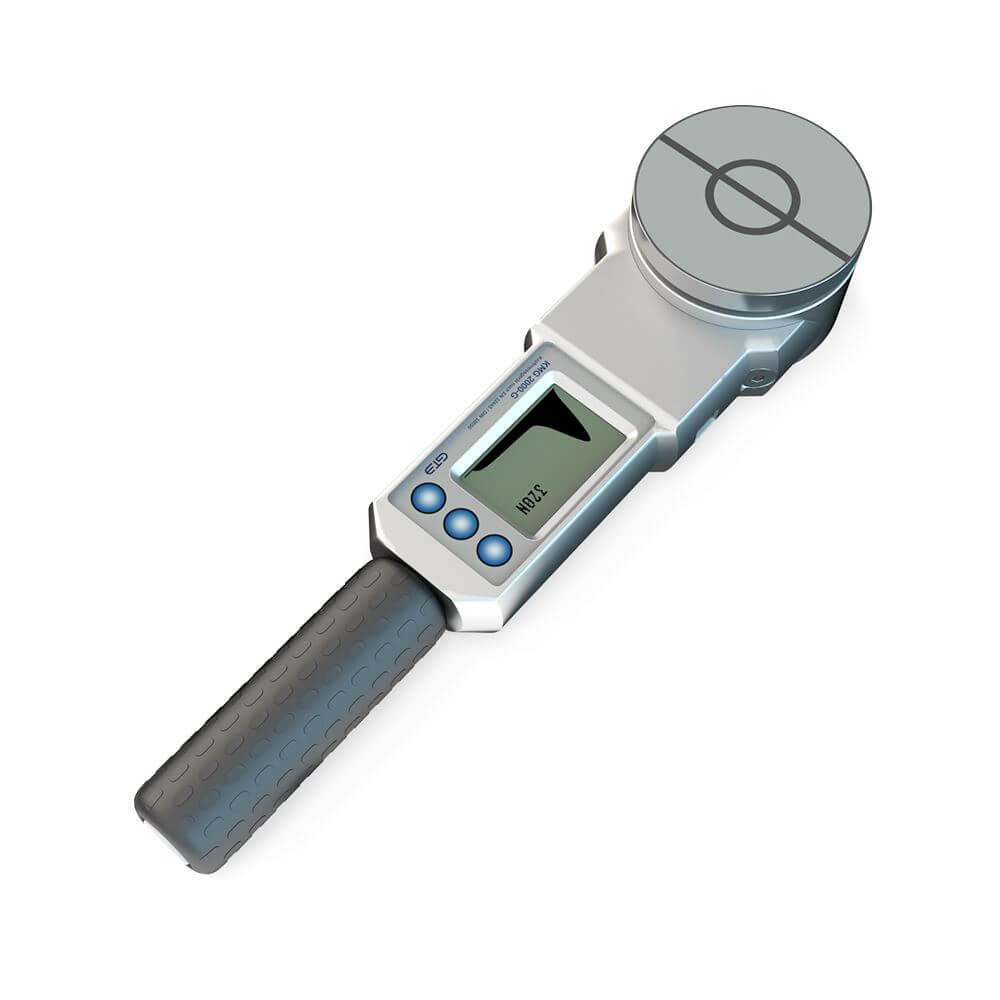

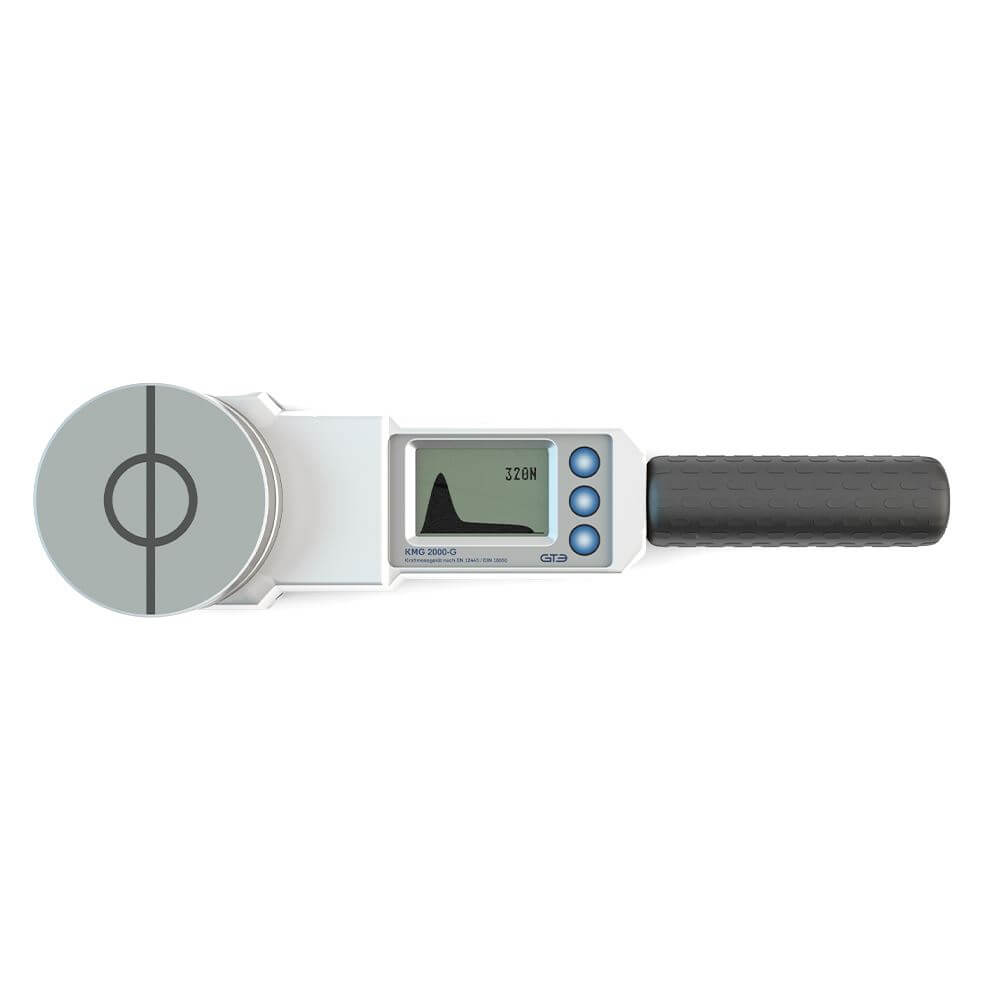

一、KMG-2000-G 介绍
力测量装置 KMG-2000-G 测量门和门关闭边缘的动态和静态力以及力作用的持续时间。 它符合 EN 12453 的所有要求，保证根据 EN 12453 对系统的力限制能力进行完整的测试和记录，以及根据 EN 13849-1 生产门的标准质量保证。 自动门的 DIN EN 16005 也完全满足。
在五秒钟的测量周期结束后，这款小巧便携的设备会立即在集成图形显示器中显示整个力-时间曲线，并在后台根据标准规范将三个连续的单独测量值合并为一个测量点平均值. KMG-2000-G 的大量数据存储器提供了 500 次完整的单独测量或 166 次完整的标准测量的空间。 每次测量都确定以下四个测量值，以便根据标准评估闭合力。
二、技术参数
| 型号 | KMG-2000-G |
| 供电电压 | 2节1.2V镍氢电池 |
| 消耗电流 | 20mA |
| 接口 | USB |
| 曲线记忆数量 | 500个单独测量值，对应166个标准化测量值，每个标准化测量值由3个单独测量值组成 |
| 温度范围 | -10 .... +60°C |
| 相对湿度 | 20 - 90% r.F. （无冷凝） |
| 测量面 | 直接 80 mm，高度 50 mm |
| 尺寸（包括手柄） | 310 x 80 x 50 [mm] (L x l x h) |
| 测量范围 | 25 N - 2000 N |
| 测量精度 | ±0,2% sur 2000N |
| 张力常数（机械过滤器） | 500 N/mm |
| 张力/松弛延迟 | ≤5 ms |
三、KMG-2000 G 配件
1条专用接口电缆(数据传输)
1个自动传输软件。笔记本电脑或 PC 上的测量值(存档 Microsoft Windows 的测量曲线和协议)
用于机械固定血压计的适配器
四、应用领域
| 标准 | 描述 |
| EN 12453 | 工业、商业和车库门和大门 - 电动门的使用安全 - 要求和测试方法 |
| EN 13849 | 机械安全 — 控制系统的安全相关部分 — 第 1 部分：设计的一般原则 |
| EN 16005 | 电动行人门套 – 使用安全 – 要求和测试方法 |
| EN 16361 | 电动门——产品标准、性能特点 – 用于动力操作的除平开门以外的门系统 |
| ASR 1.7 | 工作场所的技术规则——门和大门 |
| TS01 1 和 TS012 | DHF 电动门和护栏的操作规范 |
五、测量参数
KMG-2000 G 应变仪设计用于确定动态和静态力及其关闭门和大门的持续时间。对于标准化测量，标准要求在每个测量点进行三次单独测量，其平均值构成最终的标准化测量值。为了分析符合标准的闭合力，每次测量将确定以下四个测量参数：
1、静力：Fs
2、最大动态力：Fd
3、动态努力范围 td 的持续时间
4、5 s Fe 测量时间结束后的最终力
静态力是静态持续时间范围内所有力值的平均值。
对于每个测量点，力曲线必须测量三次。我们将取每条曲线记录的Fd、Fs、Fe和td值的平均值。这些平均值不得超过规定的限值。
NF EN 12445 标准指定了应用于电动门的测试程序，以证明其符合 NF EN 12453 中详细要求。
在完整且功能齐全的设备上验证施加到“碰撞”区域或剪切区域的力，旨在确保测量值符合 NF EN 12453 中定义的标准化图表。
