一、产品介绍

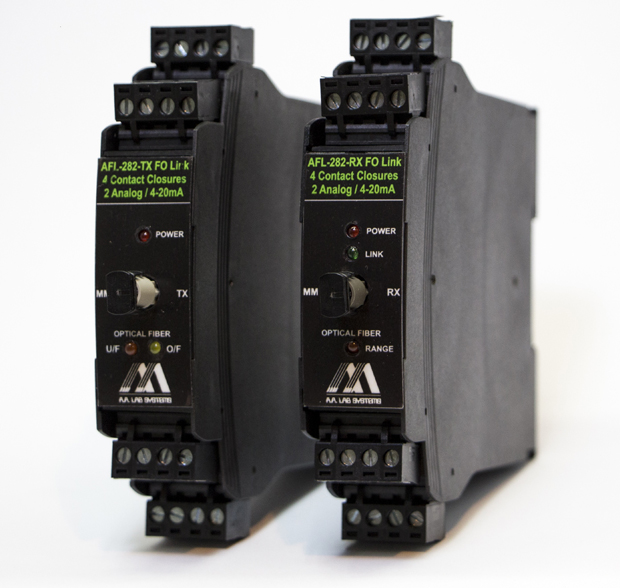

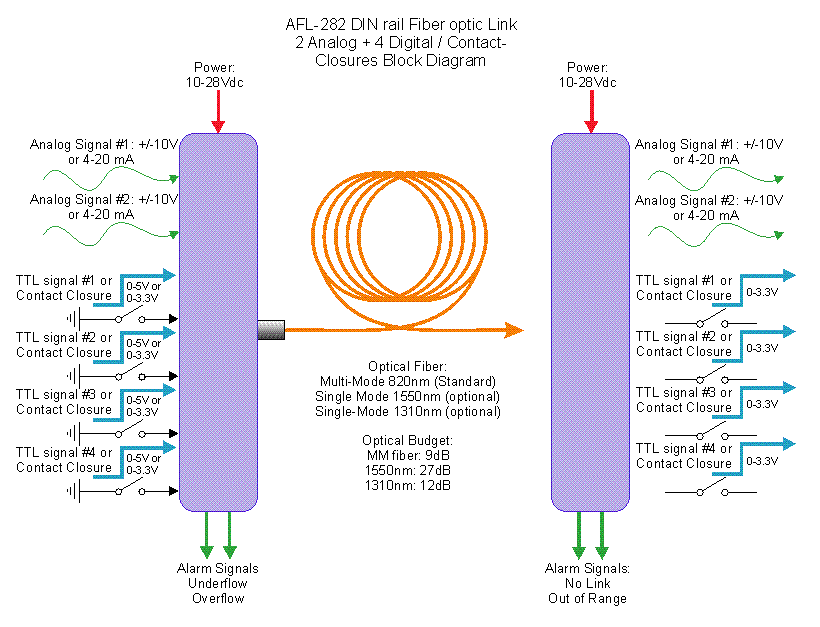

AFL-282 DIN 导轨模拟/触点闭合光纤链路是专为工业应用设计的 OEM 产品。
该装置可用于传输 2 个+/-10V 模拟信号或 4-20mA 电流环路信号，以及 4 个触点闭合(或数字/TTL 信号)。
每一个模拟信号都可以单独配置为+/-10V 或4-20mA 。
数字输入可以选择调整 为 0-12V 或 0-24V 逻辑电平。
每一个数字输出都可以调整为逻辑输入或触点闭合。
用户可以使用跳线(每通道)将模拟输入配置为 -10V 至 +10V 或 4-20 mA。接收器将输出 - 电压或 4-20 mA 信号(输入范围为 0 至 +10V 或 4-20mA，根据选择)以及 4-20 mA 电流环路信号。
用户还可以将4条数字I/O线配置为0至+5V(或+3.3V)标准TTL信号或触点闭合(即发送器处的触点闭合将导致接收器处的触点闭合)。
可以使用单个跳线反转所有触点闭合(即打开的触点将在接收器端产生闭合的触点，反之亦然)。相同的选项可用于 TTL 信号：1->0 和 0->1。
AFL-282 模拟/触点闭合光纤链路专为系统集成商和构建商而设计，其中小尺寸、低功耗和低成本非常重要。您不必在工具箱中保留 3-4 个不同的光纤链路。只需几个简单的跳线配置，一个链接即可完成这一切。
无需铺设少量光纤 - 一根光纤即可传输所有信号。
模拟输入的带宽为DC-10KHz。触点每秒最多可切换 50 次，TTL 线路每秒最多可切换 30,000 次。使用标准多模接口时，Tx 和 Rx 模块之间的距离可能在 0 到 2 英里之间(使用 1550nm 单模光纤接口和 SM 光纤可选 30 英里)。
二、特点
● 优良的信号隔离。
● 防止接地环路和计算机噪声对模拟信号的影响。
● 将模拟信号传输到最远 3 公里(50 公里。可选)的距离。
● 线性度：优于+/-0.05%。
● 低噪声：信噪比：84 dB@ DC-10Hz。
● 输入信号：高达 ±10 V @ DC-10 KHz 或 4-20mA @ DC-10KHz。
● 4 个触点闭合信号，额定值为 125VAC@0.5A 或 24VDC@1A。
● 宽输入电源范围：10-28VDC。
● 低失调温度漂移：优于 15 ppm/℃
● 尺寸非常小：Tx：22.5 mm 宽度 Rx：22.5 mm 宽度
● 低成本 (Rx + Tx、MM 光学器件)
● 灵活的模拟和数字 I/O 配置(+/-10V 和 4-20mA 混合，TTL/触点闭合混合)
● 溢出和下溢报警 LED +发射器上的集电极开路信号
● 超出范围和无链路警报 LED + 集电极开路信号
三、规格

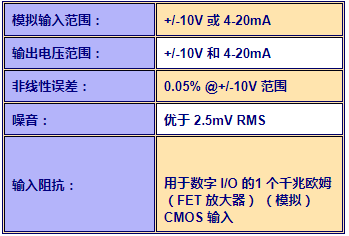

单模收发器的光学预算：27 dB
四、优势
● 模拟或数字数据的低噪声传输，特别有利于电噪声环境和长距离传输。
● 对于工业应用：DIN 导轨接口，24V 单电源。 模拟输入可以混合：+/-10V、4-20mA 的 0,2 或 1,1 或 2,0 输入。 数字输入还可以在 0-3.3V、0-5V、0-12V、0-24V 或触点闭合之间任意组合。
● 将精密的测试设备与计算机产生的噪声和尖峰隔离：来自计算机的噪声不会返回到您的系统中。
● 消除“接地环路”的形成(当两个仪器连接到单独的电源线或它们的接地电压电位存在差异时)。
● 全面保护信号处理器的输入级免受意外传感器故障(例如电源电压短路或雷击)。
● 用紧凑的光纤电缆取代笨重的同轴电缆 - 在重新布线现有管道时尤其重要。
● 与现有光纤的接口 - 多模标准，单模可选。
● 将模拟信号传输到最远 50 公里的距离 - 精度为 15.5 位。(由于过采样和分辨率增强技术，14 位 + 1.5 位以上)。五、AFL-220-BAT
五、AFL-282-BAT

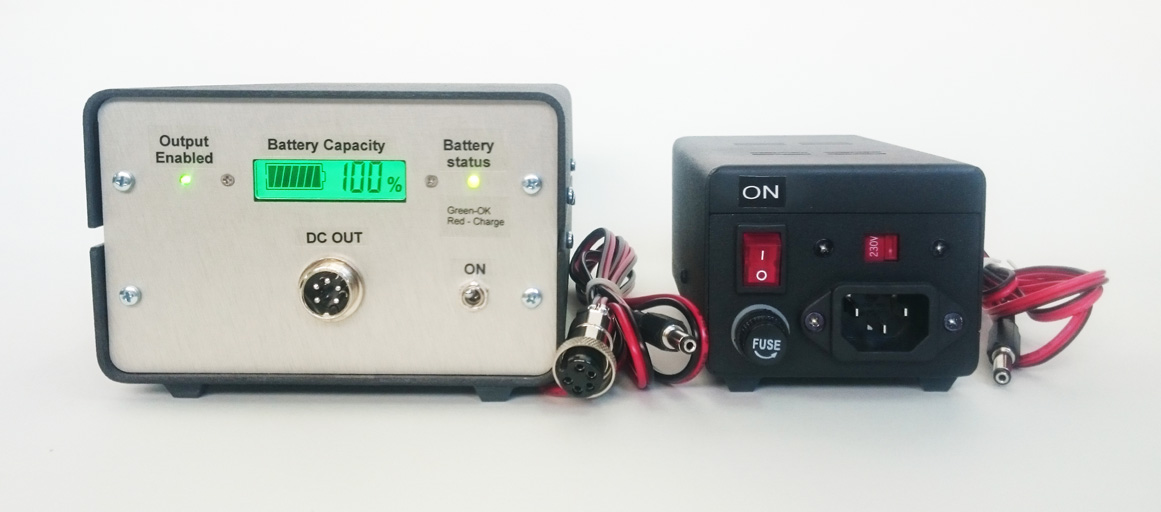

电池供电电源：

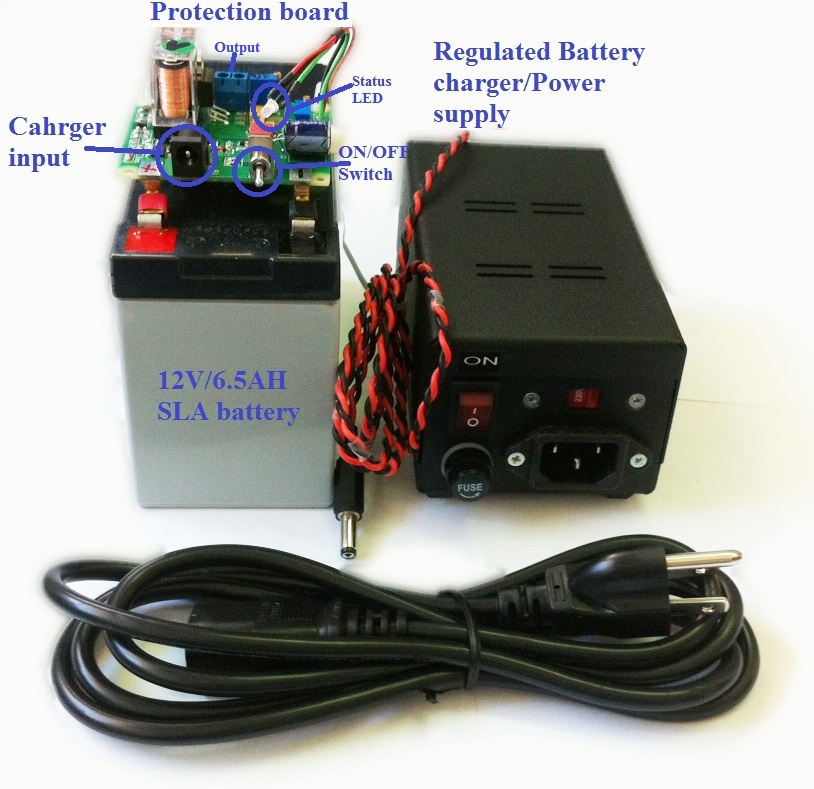

最多可运行 2 个 Rx 或 1 个 Tx 装置长达 24 小时。 包括 12 V/9 AH 电池、充电器 + 电缆。
可以使用更大容量的电池。
提供 OEM 版本：
或装在金属盒中：
19英寸机架外壳
19 英寸机架外壳可容纳最多 12 个 RX 或 TX 模块以及一个电源或更多带有外部电源的模块。
