一、产品介绍

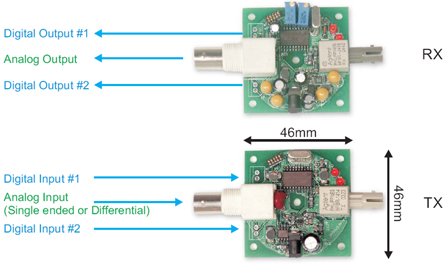

AFL-200 模拟光纤链路是一款 OEM 产品，专为想要隔离系统内部或系统之间的模拟信号的制造商而设计。AFL-200 模拟光纤链路专为注重小尺寸、低功耗和低成本的应用而设计。该装置向一个方向传输 1 个模拟信号和 2 个数字信号。模拟信号可能在 +/-10V @ DC-5KHz 范围内。带宽。2块板之间的距离可以是0到1.6英里(单模光纤可选30英里)。
二、特点
● 优良的信号隔离。
● 防止接地环路和计算机噪声对模拟信号的影响。
● 模拟信号传输距离可达 1.6 公里(50 公里。可选)。
● 线性度：优于+/-0.05%。
● 低噪声; 信噪比：72 分贝。
● 输入信号：高达 ±10 V @ DC-5 KHz。
● 低失调温度漂移：优于 50 ppm/℃

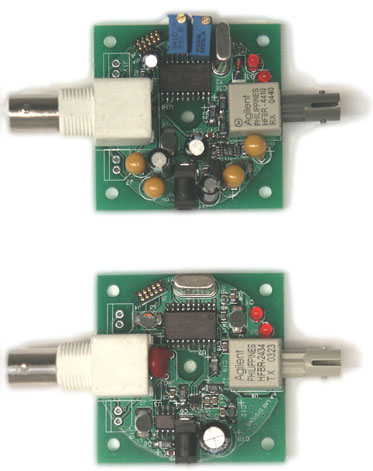

● 尺寸非常小：仅 46 x 46 毫米
● 成本低
● 具有 1-100 增益的差分选项，可实现低电平信号和更好的抗噪性。
三、规格
单模收发器的光学预算：30 dB
发射器可修改为在 5V@34mA 下工作，而不是在 12V@60mA 下工作，同时减少光学预算(100m MM 光纤)，适用于“光纤供电”和太阳能电池/电池供电的应用。
四、优势
● 模拟或数字数据的低噪声传输，特别有利于电噪声环境和长距离传输。
● 对于医学测试：患者与数据采集系统和任何其他高压源隔离。
● 可选仪表放大器输入级提供差分输入，可调增益为 10-500， 可直接连接任何传感器，例如：应变计、压电、EEG 和 ECG、温度、湿度、压力等。
● 将精密测试设备与计算机产生的噪音和尖峰：计算机发出的噪音不会返回到您的系统。
● 消除“接地环路”的形成(当两个仪器连接到单独的电源线或它们的接地电压电位存在差异时)。
● 全面保护信号处理器的输入级免受意外传感器故障(例如电源电压短路或雷击)。
● 用紧凑的光纤电缆取代笨重的同轴电缆 - 在重新布线现有管道时尤其重要。
● 将模拟信号传输到最远 1.6 公里的距离 - 精度非常高。
五、应用案例

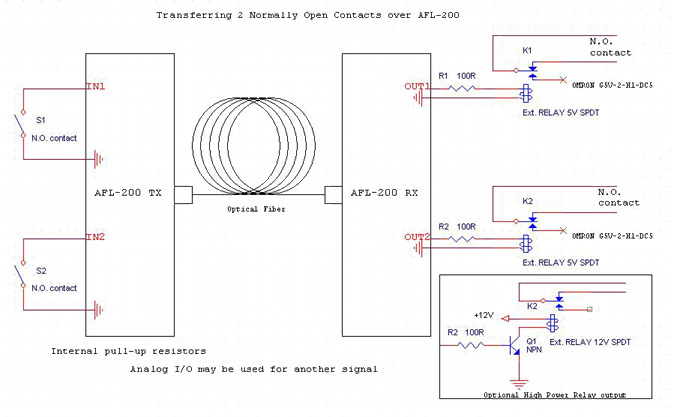

使用数字 I/O 作为触点闭合链路：
六、详细参数
