一、产品介绍
AFL-80 主要设计用于工业和控制应用。该产品有 3 个版本：TTL 输出、低电流/电压触点闭合、高电流/电压触点闭合。
TTL 版本：发射器以 180 KHz 的速率同时对 8 个数字 TTL 输入进行采样。并将其状态传输至接收端的 8 个数字输出。接收器端的 8 个 TTL 输出将更新为与发送器中完全相同的状态(“0”或“1”逻辑电平)。
触点闭合版本：发射器对 8 个触点的状态(“ON”或“OFF”状态)进行采样，并通过光纤链路将它们传输到接收器。
这些输出可用作 8 个 C 型继电器触点，具有 2 种不同的额定值：
“LINK”报警 LED 和 C 型继电器触点使用户能够了解链路是否断开，并采取必要的预防措施来停止系统。TTL 版本的产品提供 TTL 信号。
输入采样和输出更新可以通过使用发送器或接收器处的“SAMPLE”引脚与外部电路或控制器同步。每次读取输入状态(在发送器端)或更新输出状态(在接收器端)时，该引脚都会提供一个 TTL 脉冲。

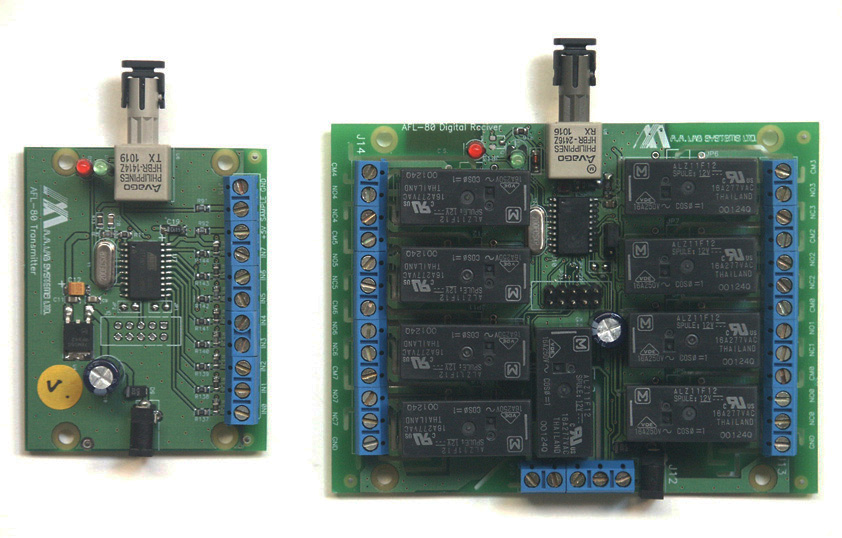

AFL-80 由以下组件组成：
● 数字输入光纤发射器 - AFL-80/TX，具有 TTL/触点闭合兼容输入。
● 数字光纤接收器 - AFL-80/RX，该装置可配置干触点(每个输入 1 个转换)或 TTL 输出。
● 长达 3 公里的多模玻璃光纤或 50 公里的单模光纤(可选)。
● 单模收发器的光学预算：30 dB
2 个 12V 电源 - 每侧一个。
● 该装置可改装为 24V + DIN 导轨外壳和用于 DIN 导轨安装的支架。
● 该链路连接在发射器的输入和接收器的继电器触点输出之间。
二、特点
● 出色的信号隔离。防止接地环路和高压尖峰
● 非常快的响应 - TTL 版本高达 70 微秒，触点闭合版本为 1.5-3 毫秒。
● 将数字控制信号传输到最远 1.6 Km 的距离(单模收发器为 50Km)
● 输入信号：0-5V 逻辑电平 @ DC-40 KHz(@ TTL 输出版本)。
● 提供 3 种版本：TTL、24V/1A 触点、230V/16A 触点
● 尺寸非常小：TX：68 x 54 x 12mm，RX：109 x 83 x 12-20mm
● 低成本：每对 486 美元起(Rx 和 Tx 为这个价格!比较!)。
● 继电器开/关时间：保持 - 3 毫秒，释放 - 1.5 毫秒(平均)
● TTL 输出开/关时间：50nSec(上升或下降时间)
● TTL 输出更新率：每秒 180,000 次!
● Tx 和 Rx 之间的高压隔离 - 高达数百万伏。
● C 型触点 - 可连接为常开或常闭。
三、优点
数字数据的低噪声传输，特别有利于电噪声环境和长距离传输。 高压平台上的设备控制具有出色的隔离性。 可选的单模发射器和接收器允许 30dB 的光学预算，以实现更远的范围。 传输 8 个触点闭合或 TTL 线超过 50 Km 的距离(单模光纤) 消除“接地环路”的形成(当两台仪器连接到单独的电源线或它们的接地电压电位存在差异时)。 全面保护信号处理器的输入级免受雷击、高压尖峰等影响。
用单根紧凑的光纤电缆取代笨重的多线电缆 - 在重新布线现有管道时尤其重要。对于超过 100m 的距离，比使用 8 根铜缆便宜。
四、技术规格
● 输入范围：与 TX 公共地相关的 0-5V 逻辑电平。
● 输出触点：常开、公共、常闭。 每个继电器都与其他继电器隔离。
● 触点额定值： 低电流触点： 24VDC @ 1A 125VAC@0.5A C 型触点(公共、常开、常闭)
● 高电流触点： 260VAC @ 16A 最大 4000VA。C 型触点(公共、常开、常闭)
● 频率响应：DC 至 40 KHz(对于 TTL 版本)。
● 定时抖动：最大 7 微秒
● 电源电压：12 V稳压 浮动电源。可修改为 24Vdc。
● 光纤：玻璃，直径 62.5/125 微米。标准(长达 3 Km)、ST连接器标准、SMA可选
● 传输范围：
- 标准长达 3 Km(1.8 英里)(多模光纤)，单模发射器可选 50Km 单模
收发器的光学预算：30 dB。
● 5V输出端电流：最大100mA。继电器开/关时间：保持 - 3 毫秒，释放 - 1.5 毫秒(平均)
电压隔离： - 输入到输出 - 无限电压隔离， 输入/输出到主电源 - 800V 标准，高达 2500 V可选，- 输出到输出 - 超过 800 伏 @ 触点闭合版本。
● 电池供电 - 无限电压。
● 继电器间隔离电压：最大 800V。
