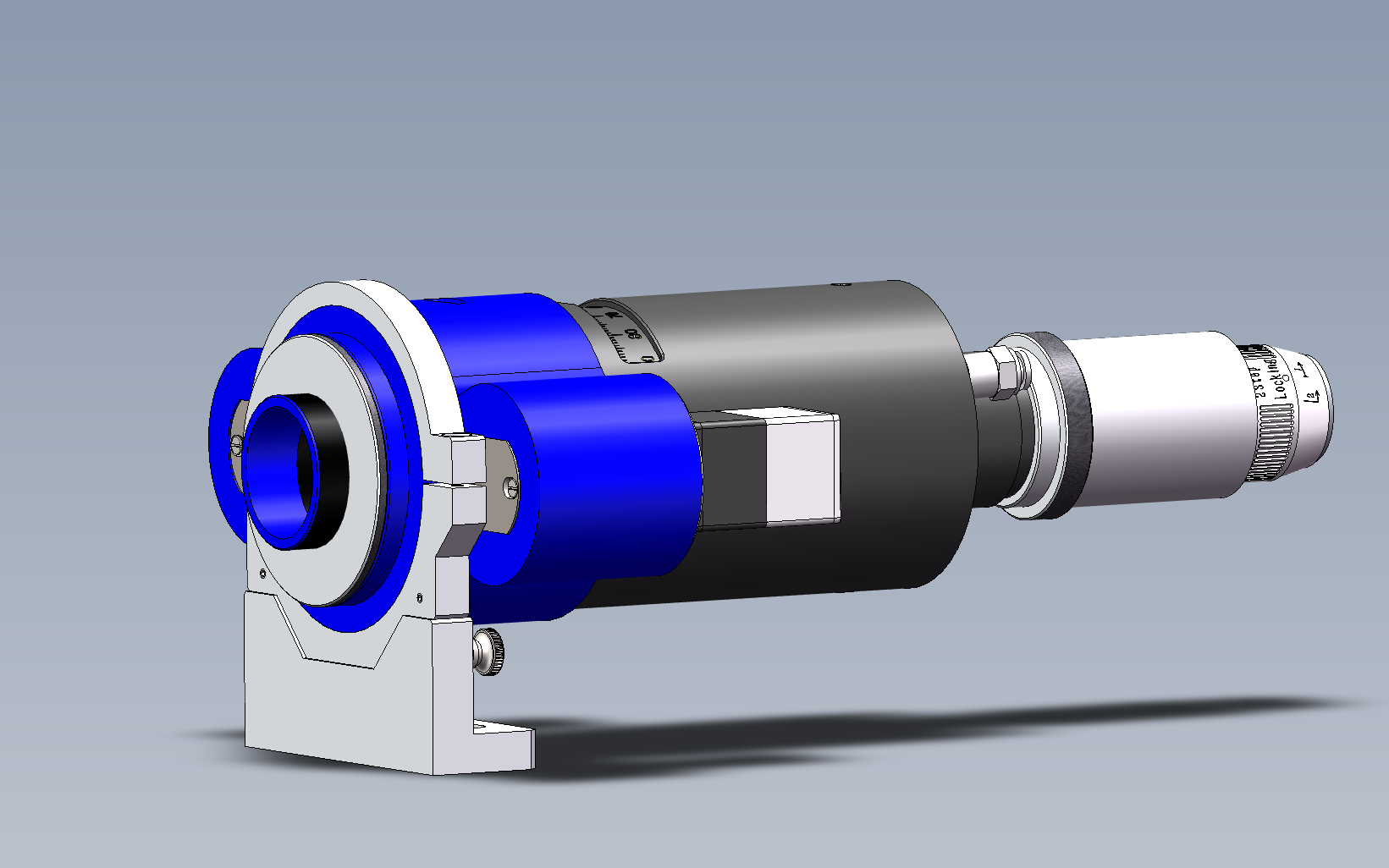

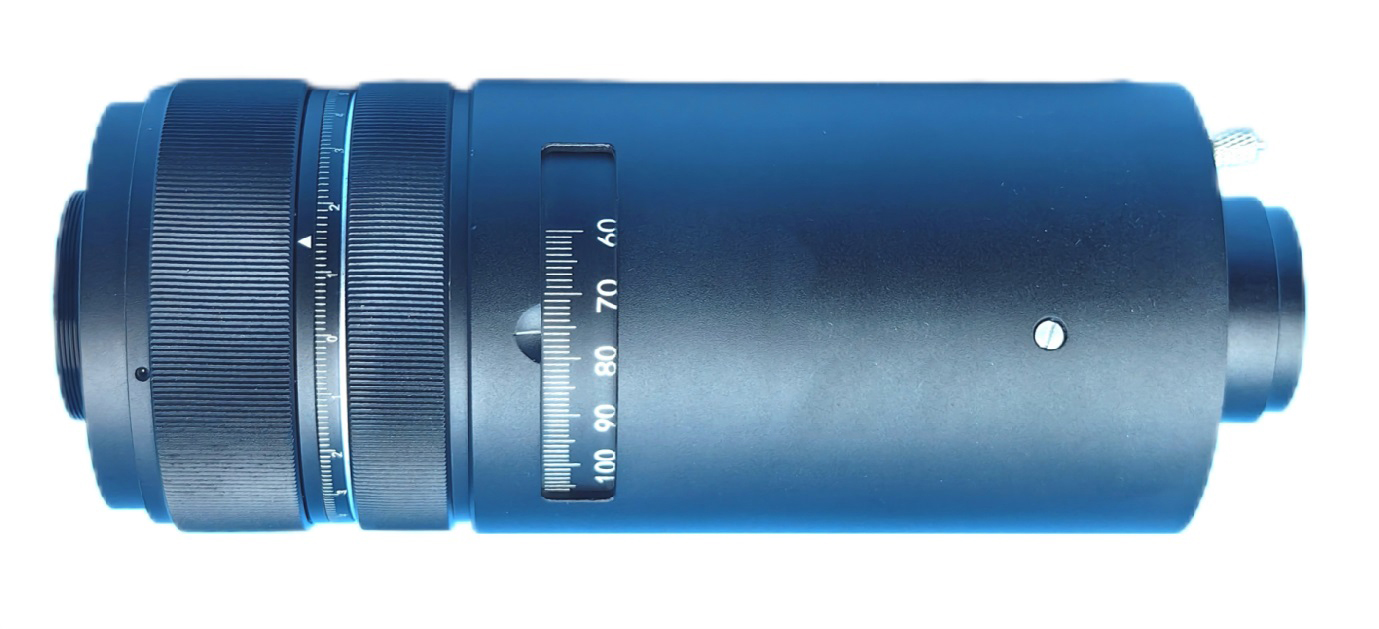

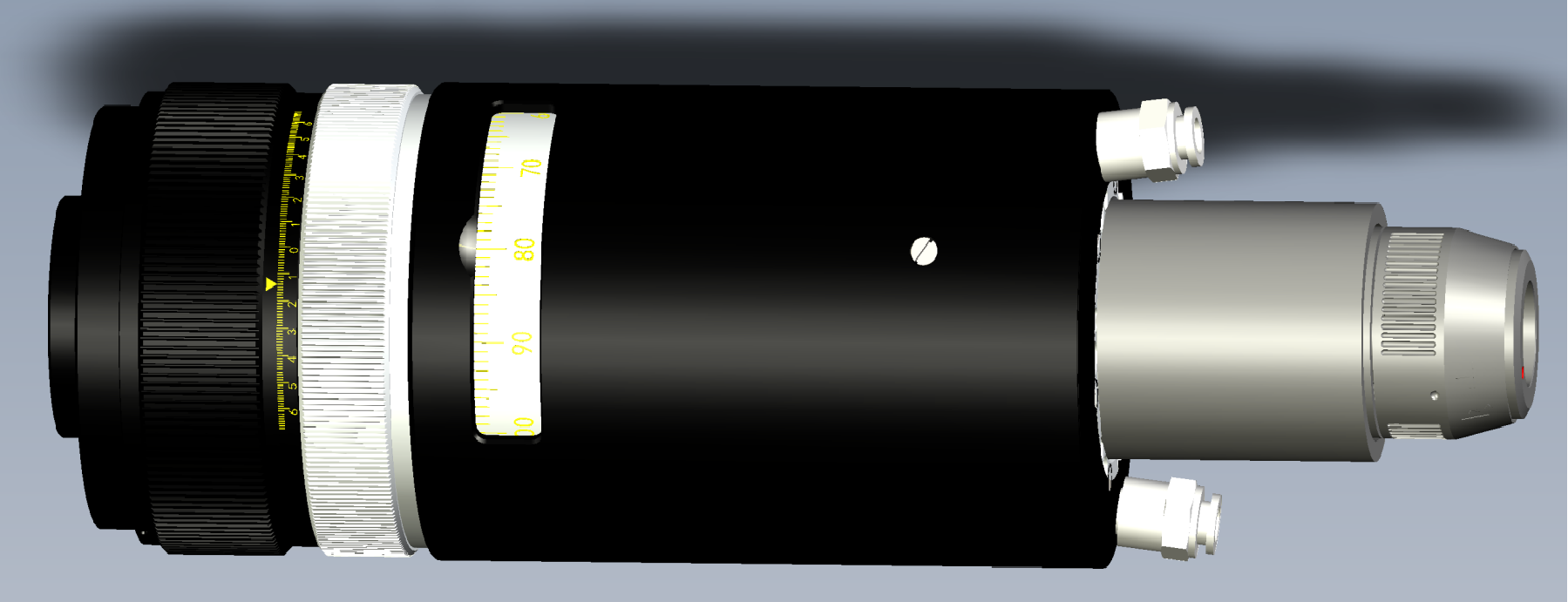

光纤准直器用于将光从光纤发射到具有指定光束直径或光斑尺寸的自由空间准直光束。下面介绍F60-160mm高功率连续变焦光纤激光器准直头FAC-160
一、规格
型号 | FAC-160 |
焦距 | 60~160mm |
匹配光纤NA | <0.08 |
最大输出光斑 | 25.6mm |
发散角调节 | 正负离焦 |
尺寸 | Φ79×299.7mm |
水冷接口 | M5、可接4×6mm管 |
输出端接口 | M40×0.75 |
二、特征
实现了60~160mm变焦过程发散角始终保持不变
紫外融石英材料,超低吸收率

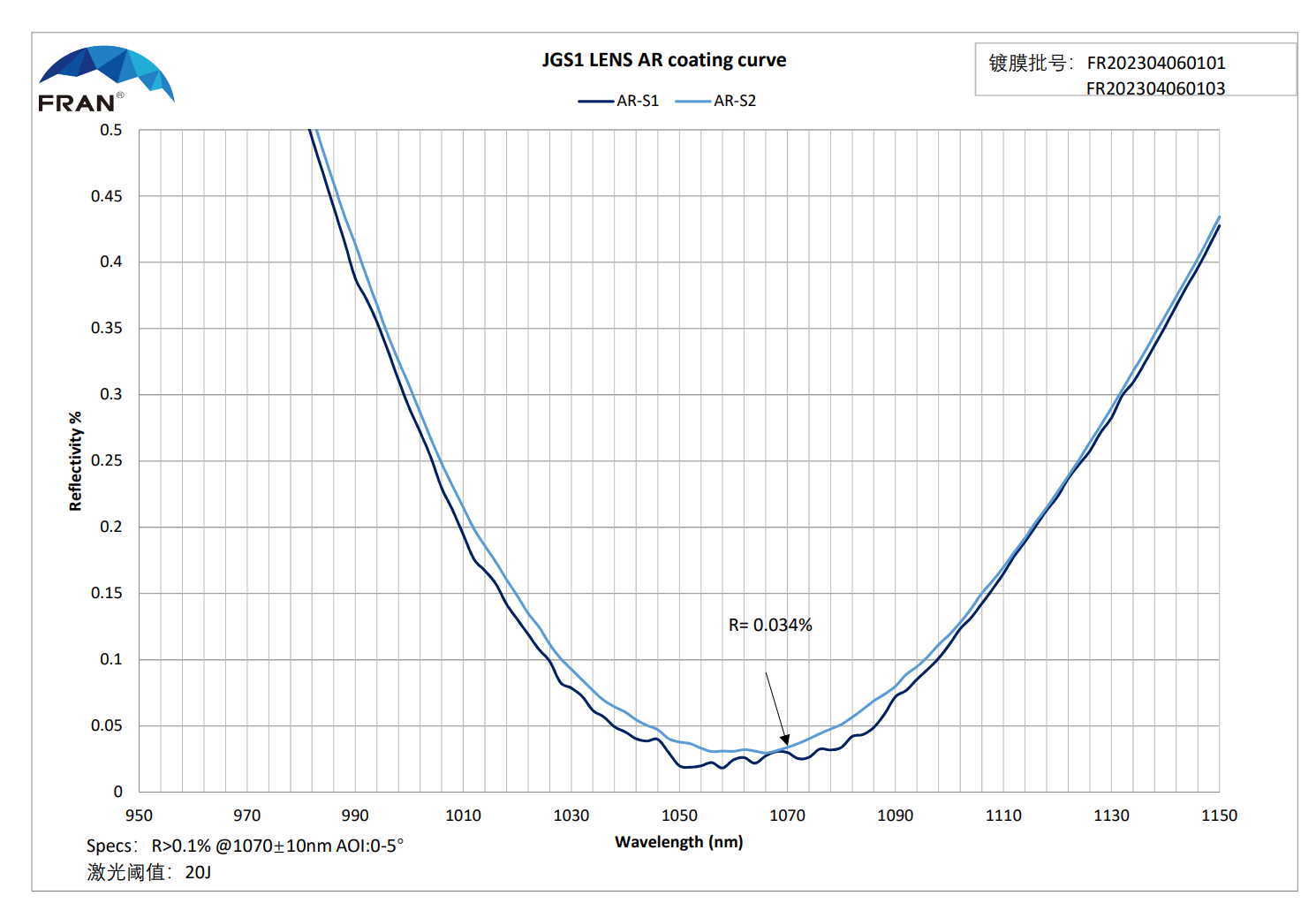

镜片0.35‰以下超低反射率
系统采用无油润滑设计,满足高功率使用要求

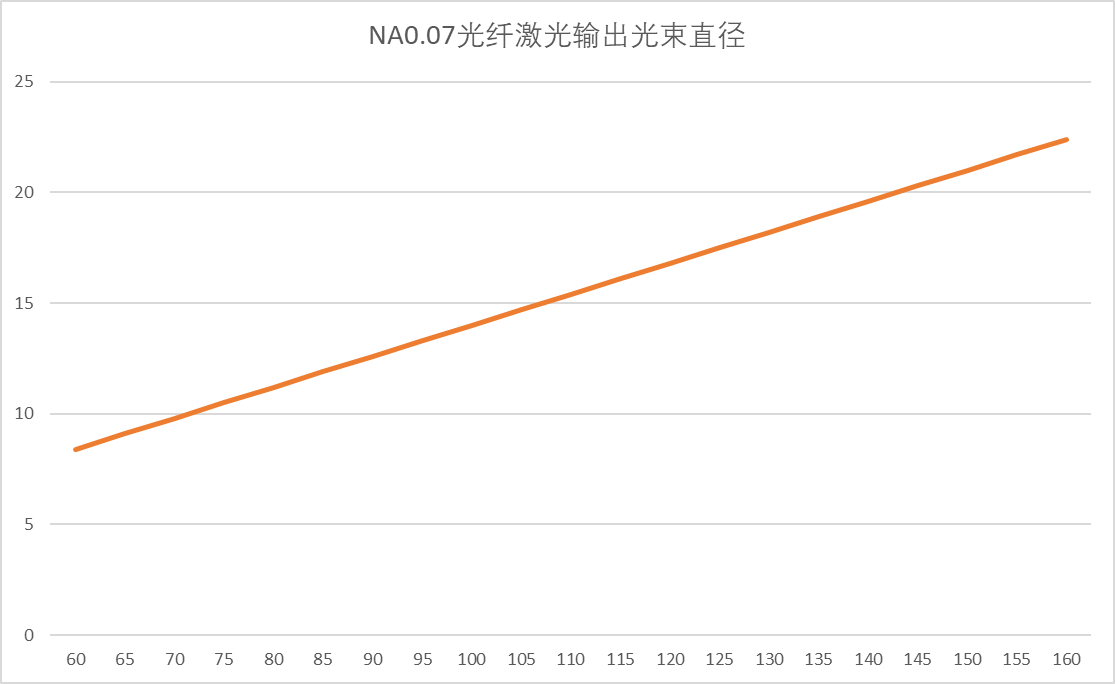

三、输出光束尺寸简要计算方法
输出光斑直径: d=准直镜焦距f×2 ×光纤数值孔径NA
如已知光纤NA值0.07,准直镜读数60,则输出光束直径(1/e^2位置)
d= 60 ×2 ×0.07=8.4mm
如准直镜读数160
d= 160 ×2 ×0.07=22.4mm

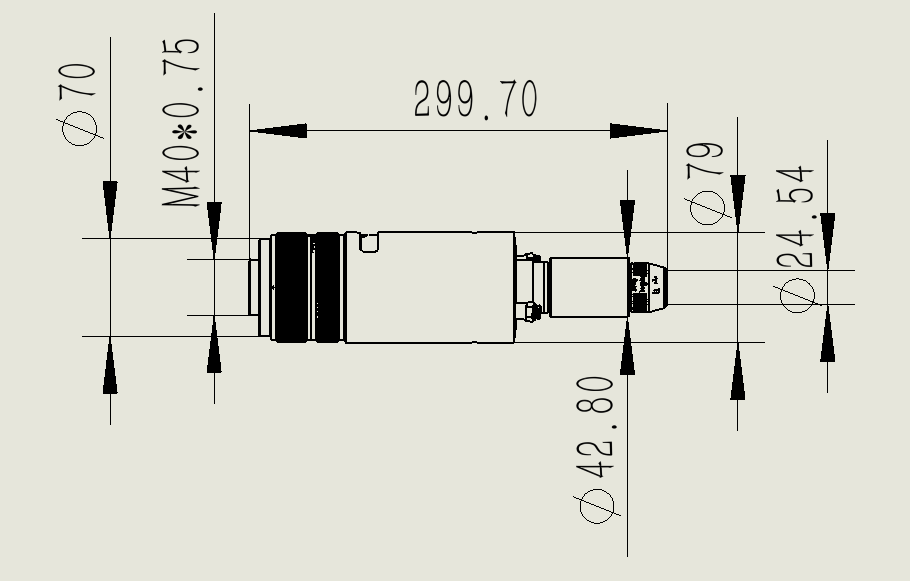

四、尺寸图
