一、产品特征
1、正弦波输出从5赫兹到130千赫
2、频率和幅度可调
3、同步到外部引用的锁相环

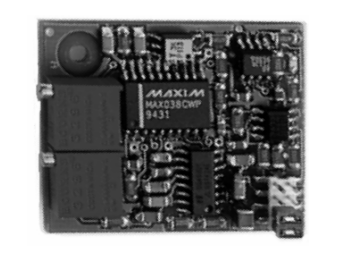

4、LIA-BV(D)-150/LIA-MV(D)-200系列锁相放大器插件模块
二、应用领域
1、Reference Source for Lock-In Amplifier
三、产品参数
| 规格参数 | 测试条件Vs =±5 V, Ta = 25°C |
振荡频率 | 频率范围4个范围，5赫兹…合计130千赫(工厂设定为1千赫) 手动频率控制4范围设置通过跳线5-6和7-8， 可调频率范围内通过25转三轮 远程频率控制4范围设置通过数字控制输入引脚4和6， 5-6和7-8号跳线保持开着， 通过控制电压可在范围内调节频率 0 v…参考GND引脚8，在引脚10处+ 10v THD 0.8% typ。 温度系数800ppm /K 允许20分钟的预热时间，以获得良好的温度稳定性 |
| 振荡器振幅 | 振幅范围0…2个vrm(出厂设置为1个vrm) 振幅控制25转trimpot 振幅精度100 ppm/K |
振荡器输出 | 输出阻抗10 Ω(终止负载> 1 kΩ) 最大输出电流±5ma |
外部同步 | 同步输入光耦合器输入参考 同步接地引脚3 同步。输入电压水平低:- 0.8 V…+ 1.2 V，高:+ 3.5 V…+ 6v 同步。输入电流0ma @ 0v, 6ma @ + 5v类型。 |
| 电源 | 电源电压±5v 电源电流±70 mA |
