一、产品介绍
Safetyman DT2 超限测量装置是最新设计的移动式电池供电测量装置。它可以在各种机器上快速、轻松地进行超程测量，无需与机器控制进行电气连接。测量值自动转换为符合 EN/ISO 13855 要求的安全距离。
停止时间是在带有非接触式保护装置的危险机器上测量的。光幕、区域扫描仪以及双手控制装置可以无障碍地进入机器的危险区域。然而，只有当保护装置和危险点之间的安全距离足够大时，它们才能保证保护。在机器停止之前不得到达危险点。
在带有非接触式保护装置的危险机器上进行。光幕、区域扫描仪以及双手控制装置可以无障碍地进入机器的危险区域。然而，只有当保护装置和危险点之间的安全距离足够大时，它们才能保证保护。在机器停止之前不得到达危险点。使用测量的停止时间和 EN/ISO 标准中的公式计算必要的安全距离。 Safetyman DT2 测量系统主要由测量装置、位移传感器和执行器组成。测量过程中，传感器记录机器的运动，执行器通过保护装置直接触发机器停止。测量直至停止的后续时间，正确的安全性
距测量设备的距离根据适用标准 (EN/ISO 13855) 计算和报告。为了确定正确的安全距离，在机器设计和制造过程中进行的测量非常重要。制动装置的磨损会改变停止时间，因此应定期进行控制测量。
二、产品参数
| 型号 | Safetyman DT2 |
| 品牌 | hhb |
| 电源 | 12V、1000mA |
| 电池 | 锂离子 2300 mAh |
| 工作时间 | 约20小时 |
| 充电时间 | 约2.5小时 |
| 重量 | 1,45 kg |
| 尺寸(L x B x H) | 170 x 158 x 100 mm |
| 显示屏 | 3.5 英寸，彩色，320 x 240 点 |
| 键盘 | Duraswitch A、B、C、ESC 键 |
| LED显示屏 | 白、橙、蓝 |
| 接口 | 传感器、执行器、电源 |
| USB, LAN, Jtag, Diagnose | |
| 处理器 | Cortex ARM 7，32 位 |
| 内存 | RAM 4MB / 闪存 500MB |

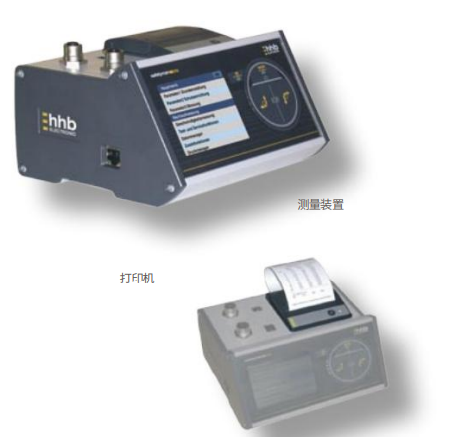

| 打印机 | |
| 打印方式 | 热敏 |
| 字符数 | 24/行 |
| 纸张宽度 | 57 mm |
| 电源电压 | 5 V DC（来自仪表） |
| 重量 | 0.2kg |

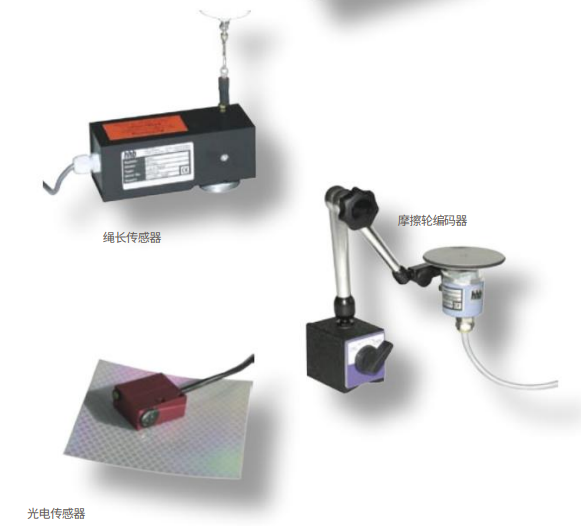

| 传感器 | |
| 绳索长度传感器 | |
| 绳索长度 | 1.25 m / 2 m / 3 m* / 4.5 m* / 6 m* |
| 分辨率 | 0.125mm |
| 固定方式 | 磁力板 |
| 尺寸(B x H x L) | 60 x 60 x 90 / 80 x 80 x 101* mm |
| 重量 | 0,7 / 1,2* kg |
| 更多传感器 | |
| 用于旋转运动和无限线性运动的摩擦轮编码器 | |
| 用于快速旋转运动的光电传感器（反射光栅）（例如用于加工中心、圆锯和速度测量） | |

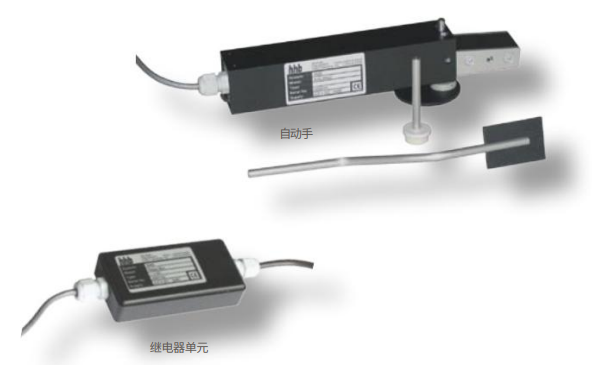

| 执行器 | |
| 自动换手装置 | |
| （光幕和双手控制的触发装置） | |
| 行程 | 15mm |
| 电源电压 | 7 V DC（来自仪表） |
| 尺寸(B x H x L) | 220 x 35 x 35 mm |
| 重量 | 0,3 kg |
| 继电器单元 | |
| 电源电压 （用于机器控制的电气连接） | 7 V DC（来自仪表） |
| 触点 | 常闭230 V，5 A |
| 尺寸(B x H x L) | 50 x 25 x 100 mm |
| 重量 | 0,2 kg |

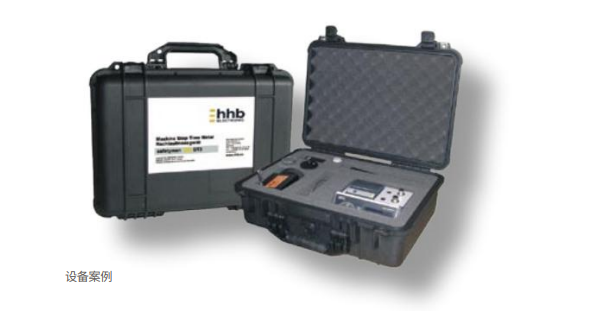

| 设备案例 | |
| 尺寸(B x H x L) | 460 x 350 x 160 mm |
| 取决于设备，较大 | |
| 重量 | 8 公斤起（包括设备） |
三、特征
● 跟踪时间和距离的测量
● 保护装置的选择
● 安全距离符合 EN/ISO 13855
● 最高速度的确定
● 输入机器编号
● 保存测量协议
● 机器园区管理
● 速度测量
● 速度检测
● 多语言用户指导
四、应用领域
● 机械压力机
● 液压机
● 成型机
● 冲孔
● 装配线
● 折叠长凳
● 剪刀
● 机器人
● 转台
● 卷轴
● 加工中心
● 资助机构
● 圆锯等
五、设备详情图
