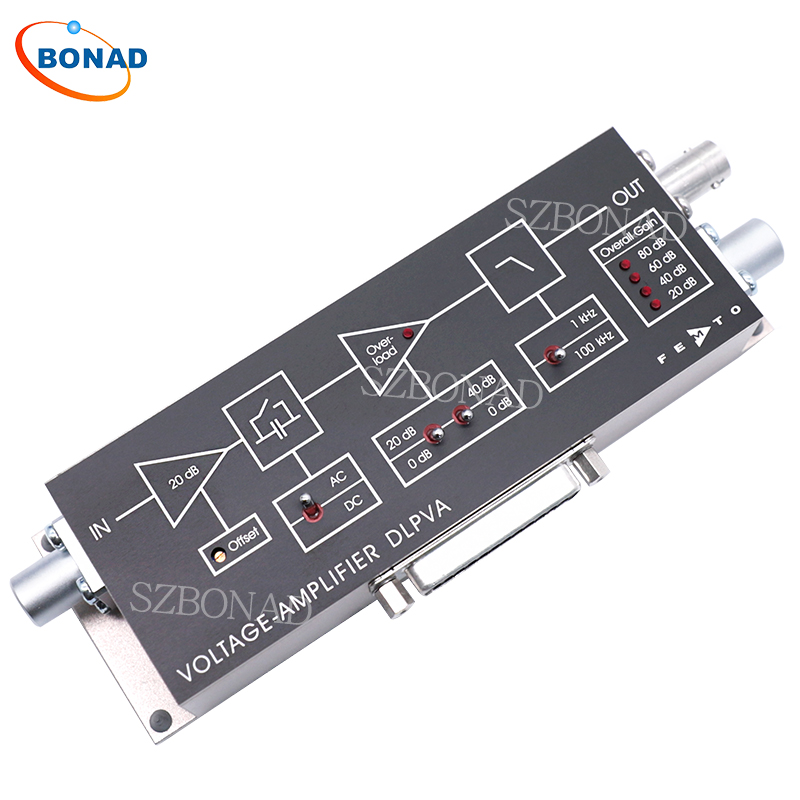

一、产品特征
1、 可变增益40至100 dB，可按20 dB步长切换
2、 双极输入级，建议用于小于100的低阻抗源Ω
3、 极低输入电压噪声：700 pV/√赫兹
4、 直流耦合，单端
5、 直流漂移0.5µV/°C
6、 带宽DC-100 kHz，可切换至1 kHz
7、 可切换AC/DC耦合
8、 本地和远程控制
二、产品参数
| 规格型号 | 试验条件 VS=±15 V，TA=25°C，负载阻抗=1 MΩ |
| 增益 | 增益值40、60、80、100 dB 由四个LED指示 增益精度±0.1%（设置之间） ±1%（总体） 增益平坦度±0.1 dB |
频率响应 | 较低截止频率DC，可切换至1.5 Hz 上限截止频率100 kHz，可切换至1 kHz 上限截止频率衰减12 dB/oct。 |
时间响应 | 上升/下降时间（10%-90%）3.5µs（BW=100 kHz） 350µs（BW=1 kHz时） |
| 输入 | 输入阻抗1 MΩ 输入电容13 pF 输入电压漂移0.5µV/°C 等效输入电压噪声 （100 Hz…100 kHz）100 dB 700 pV/√赫兹 增益设置 噪声 80分贝730 pV/√赫兹 60分贝860 pV/√赫兹 40分贝6毫伏/√赫兹 等效输入电流噪声3 pA/√赫兹 1/f-噪声角80 Hz 输入偏置电流1µA 输入偏置电流漂移8 nA/°C 输入偏移电压±500µV，可通过偏移微调器和外部调节 控制电压 |
| 输出 | 输出阻抗<100Ω （以>10 k终止Ω 最佳负载 性能） 输出电压范围 对于线性放大±10 V（@>10 kΩ 负载） 输出电流（最大）±20 mA 输出过载恢复时间0.5 ms（20 x过载后） |
过载LED | 放大器具有一个LED指示过载情况。如果信号路径内的信号电平超过线性工作范围，过载LED将点亮。为了确保放大器在没有信号失真的情况下正确工作，减小增益设置，直到过载LED熄灭。 当放大器在开路输入或高电源电阻（例如外部交流耦合）下工作时，过载LED也可能点亮。在这种情况下，偏置电流可能导致相当大的输入电压。为了正常工作，请使用小于1k的电源电阻Ω 或切换到较低增益设置。 |
远程偏移控制 | 偏移控制电压范围±10 V，对应于±500µV输入偏移电压 偏移控制输入阻抗200 kΩ |

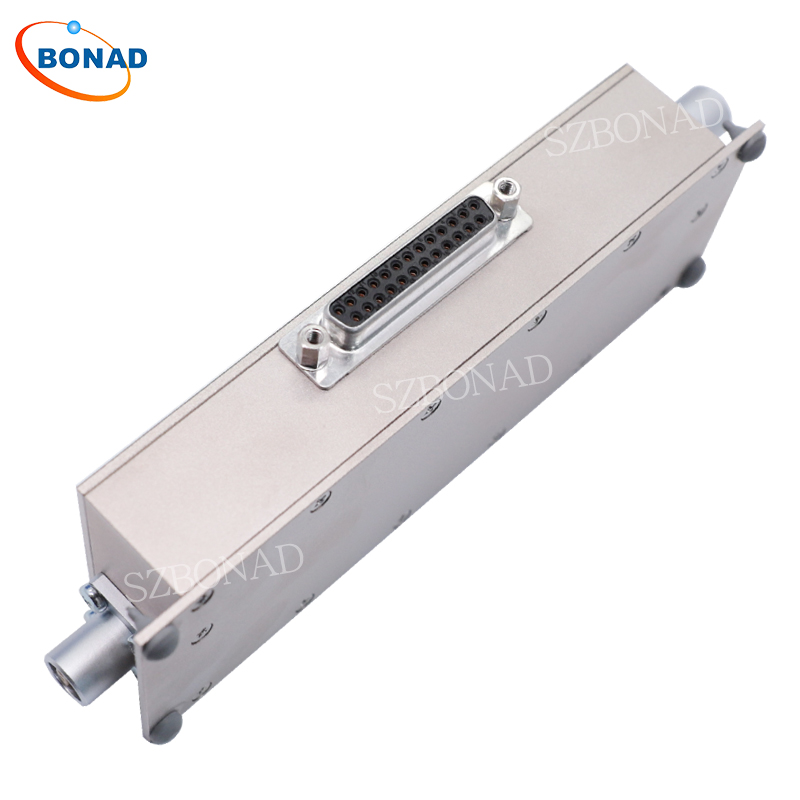

远程数字控制 | 控制输入电压范围低：-0.8…+0.8 V 高：+1.8…+15 V，TTL/CMOS兼容 控制输入电流0 mA@0 V，1.5 mA@+5 V，4.0 mA@+12 V 过载输出非激活：+5 V，最大1 mA，激活：0.8 V，最小-10 mA； |
