一、产品介绍
A-301 压电驱动器/压电放大器是一种高压、高速双极压电驱动器/线性放大器,适用于需要低成本放大器的应用。 它被设计为线性用于压电式电动执行器(也称为“压电式放大器”)、堆栈、压电片、双压电晶片元件和其他设备的放大器/驱动器。它也可以用作医疗应用的通用高压放大器(例如,用作神经病学的电极驱动器)。 压电驱动器/压电放大器基于高压 MOSFET 放大器,能够驱动高达 ±175V(350V ptp)。
A-301 的电流容量为 60 mA(100 mA 峰值)
A-301 HS 的电流容量为 100mA(150mA 峰值)
A-301 带宽为 30 KHz。而 A-301 HS 最高可达 200 KHz。
A-301 的转换率为 30V/uSec。与 A-301HS 的 300V/uSec 相比。
通过串联2个放大器,输出电压可加倍至700Vptp。
二、技术特征
● 小型实验的低成本替代品
● 极低的电噪声
● 低失真
● 高压摆率高达 300 伏/微秒
● 输入保护-高压,开/关
● 输出保护 - 短路、功率损耗、阻抗
三、产品参数
最大输入电压 | ± 10 V |
最大输出电压 | ± 175 V (350Vptp) +/-200V A-301HS 可选 |
最大电流 | A-301 为 ± 60 mA,A-301HS 为 +/-100mA |
带宽 | 装入10KΩ阻性负载 |
A-301:DC - 30 kHz,A-301HS-DC-400KHz | |
输出功率 | 最大 16 W |
直流增益 | 20 |
耦合 | 输入和输出:直接直流耦合 |
直流偏移 | 可调至 ± 160 伏 (RTO)+ 开/关开关 |
输入阻抗 | 10KΩ |
转换率 | A-301:3 0V/µSec,A-301HS:300V/µSec |
输出噪音 | 最大 4 mV PTP (最大 0.8 mV RMS) (输入短路,30 KHz。BW) |
可变增益选项 | 0-10X 或 0-20X 或 0-40X 可用。 |
结构 | H= 90mm W=134mm L=235mm |
交流输入 | |
线路输入电压 | 110/120 V,60 Hz 和 220/230 V,50 Hz (可由用户切换) |
线路输入电流 | 0.5 A峰值 |
四、频率响应图

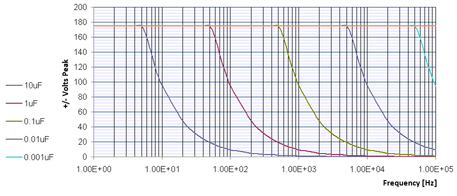

A-301:

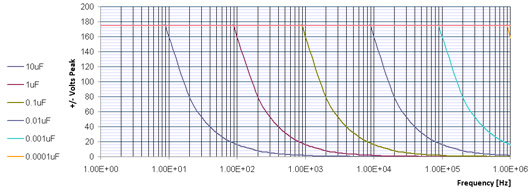

A-301HS:
五、应用

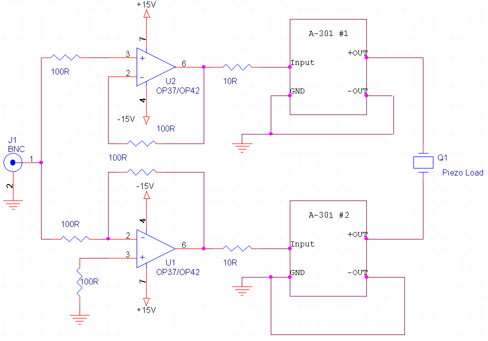

2 个放大器可以串联或并联连接,以将输出电压或输出电流加倍。串联连接(+/- 350V 到浮动负载 = 700V ptp)。
请注意,两个放大器都必须浮动(即小心不要通过示波器等将它们接地)。也可以使用特殊变压器将输出电压加倍或加倍。只有在高频(超过 10 KHz)时才可能使用变压器,并且需要添加更多组件来平衡和正确终止负载。并联连接是通过在输入端和输出端添加电阻来完成的。并联请咨询厂家。
