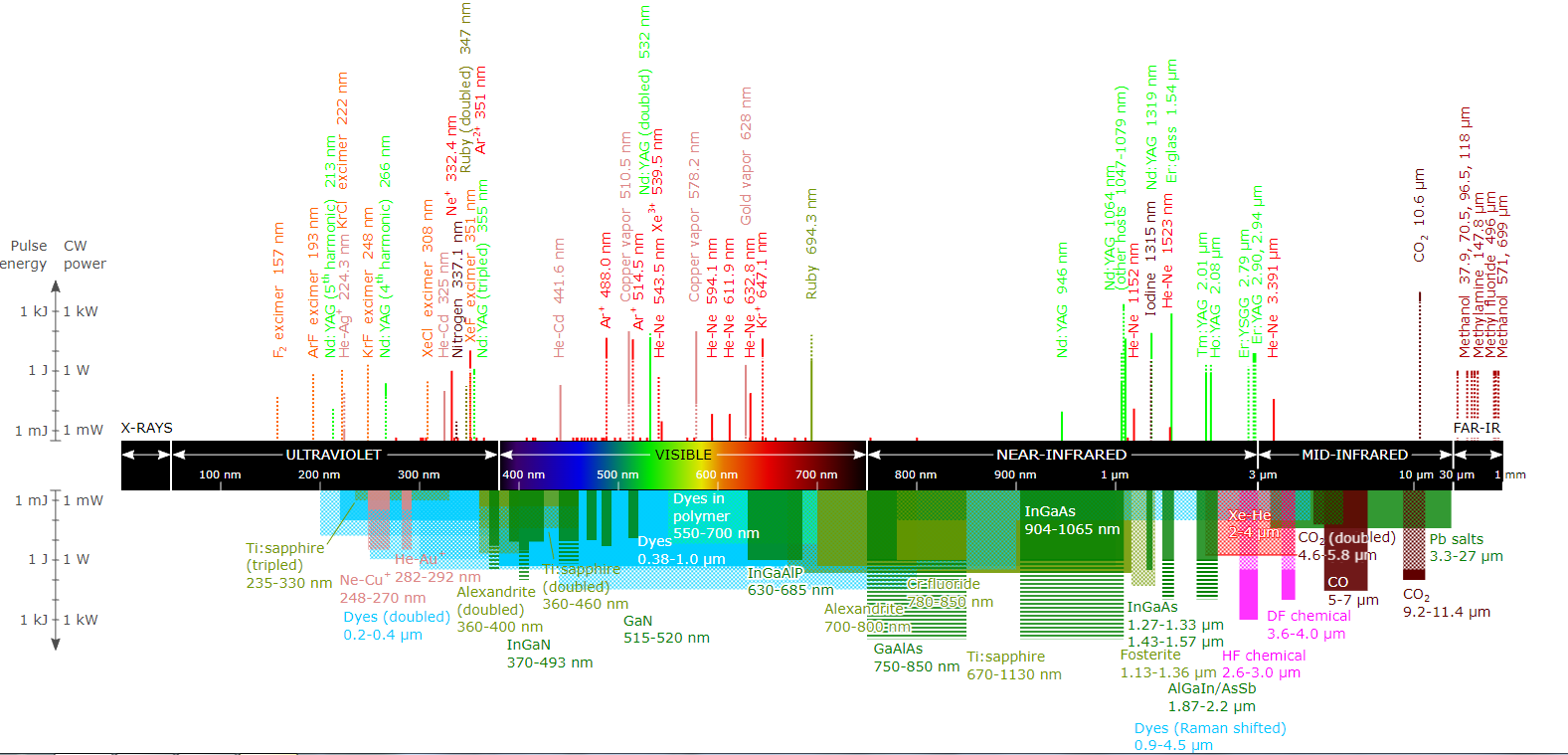

此激光波长图表通过线的长度指示可用功率(和能量)水平。刻度位于左侧,下面一起来看看吧。
图片来源:https ://en.wikipedia.org/wiki/File:Commercial_laser_lines.svg
一、CW(实线)与脉冲(虚线)
您可能已经知道激光以两种方式发光。它们可以连续发光 (CW) 或以短脉冲形式发光,称为脉冲。平均功率测量主要用于 CW 激光器。峰值功率和能量测量对脉冲激光器更有意义。
在此图表中,可以作为 CW 激光器运行的激光器将具有实线。更常作为脉冲激光器工作的激光器将具有虚线或方格线。例如,最左边的 F 2准分子激光器是脉冲激光器。在制作这张激光波长图时,它可以达到 300 mJ 左右的最大能量水平。
二、波长的重要性
选择正确的波长至关重要。
波长与光子能量成反比。此图表左侧列出了短波长(高能量)紫外激光器。长波长(低能量)红外线在右侧。
三、细线和粗线是什么意思
一些激光器发出非常窄的波长范围内的光。所有带有细线(即图表的上半部分)的激光器都属于该类别。例如,如果您购买CO 2激光器,其光学组件会老化。激光器的功率输出和光束轮廓会随时间变化,但其输出波长始终徘徊在 10.6 µm 左右。
另一方面,一些激光器是可调谐激光器。这意味着用户实际上可以随意(在一定范围内)改变波长。例如,钛蓝宝石 (Ti:sapphire) 激光器可以发射大约 650 到 1100 纳米之间的任何波长。
四、多线激光器
通过使用变频晶体,可以将一种波长转换为另一种波长。例如,您可以注意到Nd:YAG 激光器的主线在 1064 nm,但在 532 nm 也有倍频线,在 355 nm 有三倍频线。变频拓宽了 YAG 等久经考验的行业主力激光器的作用范围。
其他激光器之所以具有多条线,仅仅是因为激光器本身以不同的波长发射。我们可以再次以 Nd:YAG 为例。如上一段所述,该激光器具有 1064 nm 主线的变频版本。但它也有自然发生的二次线(没有任何频率转换),例如 946 nm 和 1319 nm 线。
关于激光还有很多要说的,而且一直在不断发现更多,但激光波长图无疑提供了良好的立足点和出色的视觉表现。
