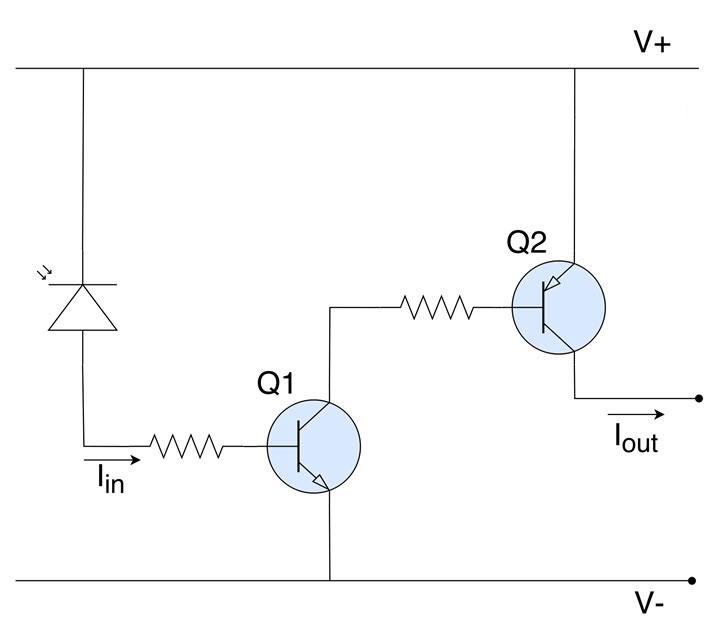

下面是一个简单的2级电流放大电路的电路图，它使用npn和pnp晶体管作为放大元件。
光电二极管从光中吸收能量并释放电子，从而充当输入电流源。来自光电二极管的电流首先由晶体管 Q1 放大，然后由晶体管 Q2 进一步放大。
两个晶体管基极的电阻器用于调节增益。信号被放大的次数与放大器中的级数相同。这里电流被放大了两倍，所以这是一个2级电流放大器。
来到计算部分，假设 i d是从光电二极管流出的电流，A i1、 A i2分别是晶体管 Q1 和 Q2 的增益。
第一个晶体管输出端的电流将等于 A i1 i d，这将是第二个晶体管的输入。第二晶体管Q2将进一步将该信号放大A i2倍。
因此，最终输出电流将等于 A i2 A i1 i d，有效地使整个两级电流放大器的增益等于 A i2 A i1。
